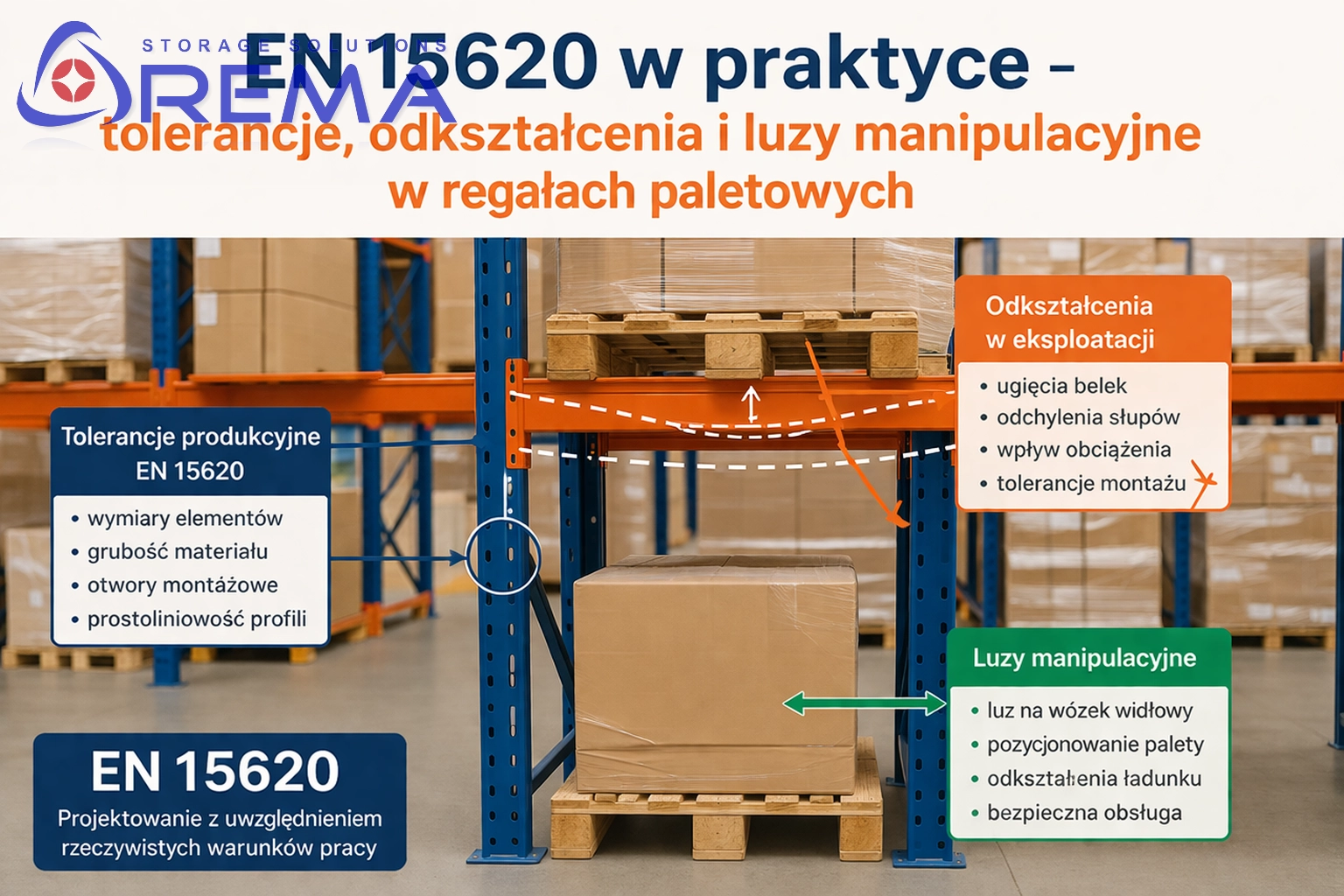

EN 15620 w praktyce – tolerancje, odkształcenia i luzy manipulacyjne w regałach paletowych

Wstęp

W regałach paletowych nie wystarczy, że paleta „wchodzi” w pole regałowe. Paleta musi jeszcze dać się bezpiecznie wprowadzić, ustawić, odłożyć i pobrać w realnych warunkach pracy. Właśnie dlatego tak duże znaczenie mają tolerancje, odkształcenia i luzy manipulacyjne.

Zbyt małe luzy zwiększają ryzyko uderzeń w słupy, belki, prowadnice, odbojnice i sąsiednie palety. Zbyt duże luzy mogą natomiast niepotrzebnie zmniejszyć pojemność magazynu. Celem nie jest więc ani maksymalne zagęszczenie układu, ani przesadne zwiększanie zapasów przestrzeni. Celem jest bezpieczna, powtarzalna i wydajna praca.

Ten poradnik pokazuje, jak analizować EN 15620 w praktyce: przez paletę, ładunek, wózek widłowy, szerokość alejki, rozstaw belek, wysokość składowania, montaż, posadzkę i późniejsze przeglądy. Jeżeli dopiero planujesz układ regałów, punktem wyjścia powinno być projektowanie regałów magazynowych oparte na realnych danych z magazynu.

Czym jest EN 15620 w praktyce?

EN 15620 jest normą związaną ze stalowymi statycznymi systemami składowania. W praktyce przy regałach paletowych odnosi się do tolerancji, odkształceń i luzów manipulacyjnych. Jej znaczenie rośnie szczególnie wtedy, gdy regały są wysokie, obsługiwane wózkami i projektowane z niewielkim zapasem przestrzeni.

Norma pomaga odpowiedzieć na pytanie: czy rzeczywisty układ regałów, palet, alejek i wózków pozwala na bezpieczną pracę, a nie tylko na teoretyczne zmieszczenie palety w polu. To bardzo ważne, ponieważ magazyn nie działa na rysunku, lecz w codziennym cyklu odkładania, pobierania i transportu.

Co obejmuje podejście EN 15620?

• dokładność ustawienia regałów,
• odchyłki montażowe,
• pionowość i prostoliniowość konstrukcji,
• odkształcenia pod obciążeniem,
• luzy boczne i pionowe przy odkładaniu palet,
• wpływ rzeczywistego obrysu ładunku,
• wzajemne oddziaływanie regału, palety, wózka, alejki i posadzki,
• bezpieczne warunki pracy operatora.

EN 15620 nie zastępuje projektu

EN 15620 nie powinna być traktowana jako samodzielna odpowiedź na wszystkie pytania projektowe. Trzeba ją połączyć z danymi o paletach, masie ładunku, wysokości hali, szerokości alejek, parametrach wózków, posadzce i planowanej rotacji towaru.

Gdzie norma ma największe znaczenie?

Największe znaczenie ma w magazynach paletowych o większej wysokości, dużej liczbie operacji, pracy wózków widłowych, wąskich alejkach, układach double deep, strefach wysokiego składowania i tam, gdzie projekt jest mocno zagęszczony.

Dlaczego luzy manipulacyjne są tak ważne?

Luz manipulacyjny to przestrzeń, która pozwala operatorowi bezpiecznie wprowadzić paletę w pole regałowe, odłożyć ją na belkach i pobrać bez zahaczania o konstrukcję. W praktyce luz nie jest „stratą miejsca”. Jest marginesem bezpieczeństwa i płynności pracy.

Jeśli luz jest zbyt mały, operator musi wykonywać więcej korekt. Rośnie ryzyko uderzeń w słupy, belki, zabezpieczenia, prowadnice i sąsiednie palety. To spowalnia magazyn i zwiększa liczbę uszkodzeń. Jeśli luz jest zbyt duży, magazyn może tracić pojemność, bo pola i alejki zajmują więcej miejsca niż potrzeba.

Luzy trzeba analizować w kilku kierunkach

• luz boczny – przestrzeń między paletą lub ładunkiem a słupami, sąsiednią paletą albo ograniczeniem bocznym,
• luz pionowy – przestrzeń nad paletą potrzebna do odkładania i podnoszenia ładunku,
• luz głębokości – przestrzeń wynikająca z głębokości palety, przewisów i ustawienia względem belek,
• luz roboczy w alejce – przestrzeń potrzebna wózkowi do prawidłowego manewru.

Luz pola i szerokość alejki muszą działać razem

Poprawny luz w polu regałowym nie wystarczy, jeśli alejka jest zbyt wąska dla danego wózka. Dlatego temat trzeba czytać razem z poradnikiem Alejki do regałów paletowych – jak dobrać szerokość?. Dopiero połączenie pola, alejki i wózka pokazuje, czy operator ma realne warunki do pracy.

Nie chodzi tylko o bezpieczeństwo

Zbyt małe luzy wpływają też na wydajność. Operator pracuje wolniej, wykonuje więcej korekt i unika trudnych lokalizacji. W efekcie teoretycznie pojemny magazyn może działać gorzej niż układ z mniejszą liczbą miejsc, ale lepszym marginesem pracy.

Tolerancje montażowe i odchyłki konstrukcji

Tolerancje montażowe określają, jak dokładnie powinien być ustawiony i zmontowany system regałowy. Wysoki regał paletowy musi być ustawiony pionowo, równo i zgodnie z projektem. Nawet niewielka odchyłka przy posadzce może dać zauważalny problem na górnych poziomach.

Co trzeba sprawdzić po montażu?

• pionowość ram,
• prostoliniowość rzędów,
• prawidłowe ustawienie stóp,
• kotwienie do posadzki,
• rozstaw ram,
• wysokość poziomów,
• zgodność montażu z dokumentacją,
• brak skręcenia lub przechylenia konstrukcji.

Dlaczego tolerancje są ważne przy wysokim składowaniu?

Im wyższy regał, tym większe znaczenie ma dokładność. Operator pracujący na dolnym poziomie może łatwiej skorygować ustawienie palety. Na górnych poziomach błąd jest trudniejszy do zauważenia, a margines manewru jest mniejszy. Dlatego przy regałach wysokiego składowania tolerancje montażowe są jednym z warunków bezpiecznej eksploatacji.

Kiedy sprawdzić tolerancje ponownie?

• po montażu nowego systemu,
• po przebudowie poziomów,
• po kolizji wózka z regałem,
• po zauważeniu przechylenia konstrukcji,
• po zmianie masy palet,
• po zmianie typu palet,
• po powtarzalnych problemach z odkładaniem na tych samych polach,
• po pracach przy posadzce, kotwach lub odbojach.

Odkształcenia regałów pod obciążeniem

Regał pracuje pod obciążeniem. Belki mogą się uginać, ramy przenoszą siły pionowe i poziome, a stopy przekazują obciążenia na posadzkę. Część odkształceń jest naturalna i przewidziana konstrukcyjnie. Problem zaczyna się wtedy, gdy odkształcenie jest trwałe, rośnie albo wynika z przeciążenia lub uszkodzenia.

Co trzeba obserwować?

• ugięcie belek pod paletami,
• skręcenie lub wygięcie słupów,
• odkształcenie stężeń,
• luzy przy stopach i kotwach,
• pęknięcia lub uszkodzenia posadzki,
• ślady uderzeń na dolnych częściach ram,
• zmiany w geometrii pól regałowych,
• powtarzające się problemy w tych samych lokalizacjach.

Lokalne odkształcenie

Jeśli odkształcenie pojawia się tylko w jednym miejscu, warto sprawdzić, czy nie doszło do lokalnego przeciążenia, uderzenia wózkiem albo złego podparcia palety. Takie miejsce wymaga kontroli, a nie tylko obserwacji.

Odkształcenia powtarzalne

Jeśli problem powtarza się w wielu polach, trzeba zweryfikować projekt, obciążenia i rzeczywiste warunki pracy. Przyczyną może być zbyt mały margines nośności, zmiana ładunków, błędny rozstaw belek albo inny sposób użytkowania regału niż zakładano.

Powiązanie z przeglądami

Temat utrzymania konstrukcji i reakcji na uszkodzenia rozwija wpis Przeglądy regałów wysokiego składowania – EN 15635. EN 15620 pomaga rozumieć geometrię i luzy, a EN 15635 łączy się z późniejszym użytkowaniem oraz kontrolą systemu.

Wpływ palety, ładunku i przewisów

Jednym z najczęstszych błędów jest projektowanie luzów tylko pod wymiar samej palety. W praktyce liczy się cała jednostka ładunkowa: paleta, towar, folia, narożniki, nadstawki, skrzynie, kosze i ewentualne przewisy.

Co trzeba zmierzyć?

• szerokość palety,
• głębokość palety,
• wysokość palety z ładunkiem,
• maksymalną masę brutto,
• przewisy boczne,
• przewisy przednie i tylne,
• stabilność ładunku,
• powtarzalność wymiarów w codziennej pracy,
• różnice między dostawcami lub partiami towaru.

Przykład: paleta z przewisem

Jeśli paleta ma 1000 mm szerokości, ale ładunek wystaje po 100 mm z każdej strony, projektowo nie zajmuje 1000 mm, tylko 1200 mm. To wpływa na szerokość pola, prześwit między paletami i ryzyko zahaczenia o ramę regału.

Efektywna szerokość ładunku = szerokość palety + przewis lewy + przewis prawy

Efektywna szerokość ładunku = 1000 mm + 100 mm + 100 mm
Efektywna szerokość ładunku = 1200 mm

Palety niestandardowe

Przy nietypowych jednostkach ładunkowych warto sprawdzić poradnik Regały paletowe pod palety niestandardowe. EN 15620 ma sens tylko wtedy, gdy dane wejściowe odpowiadają rzeczywistemu ładunkowi, a nie wyłącznie katalogowemu wymiarowi palety.

Najtrudniejszy wariant ładunku

Jeżeli w magazynie pracują różne palety i ładunki, projekt powinien uwzględnić najtrudniejszy wariant albo podział na strefy. Nie każdy asortyment musi trafiać do tych samych pól. Czasem lepsze jest wydzielenie osobnej strefy dla palet wysokich, szerokich lub z przewisem.

Wózek widłowy, alejka robocza i geometria odkładania

Luzy manipulacyjne w polu regałowym trzeba łączyć z tym, jak wózek wprowadza paletę w pole. Samo światło między słupami nie wystarczy. Operator musi podjechać, ustawić maszt, podnieść ładunek, wprowadzić paletę na odpowiednią głębokość i odłożyć ją bez kolizji.

Jakie dane wózka są ważne?

• typ wózka: czołowy, reach truck, VNA lub inny,
• parametr Ast, czyli wymagana szerokość korytarza roboczego,
• wysokość podnoszenia,
• udźwig na danej wysokości,
• długość wideł,
• promień skrętu,
• widoczność operatora,
• sposób odkładania palety,
• czy wózek pracuje z osprzętem dodatkowym.

Wózek na granicy możliwości

Jeżeli wózek pracuje na granicy swoich możliwości manewrowych, nawet poprawne pole regałowe może generować kolizje. Wtedy problemem nie jest sama belka, lecz cały układ: wózek, alejka, paleta, prześwity i realna technika odkładania.

Wzór praktyczny dla alejki

Szerokość projektowa alejki = Ast wózka + zapas operacyjny + korekty na realne warunki

Korekty obejmują odbojnice, osłony słupów, prowadnice, nierówności posadzki, wystający ładunek, typ palety i intensywność pracy. Dlatego EN 15620 warto zestawiać z poradnikiem Alejki do regałów paletowych.

Wysokość składowania a dokładność pracy

Wysokość składowania zmienia wymagania wobec tolerancji. Na niskim poziomie operator łatwiej widzi ładunek i może szybciej skorygować manewr. Na wysokim poziomie każdy błąd jest trudniejszy do oceny, a ruch masztu i ładunku wymaga większej precyzji.

Co trzeba uwzględnić przy wysokich regałach?

• wysokość palety z ładunkiem,
• liczbę poziomów składowania,
• wysokość użytkową hali,
• ugięcie belek pod obciążeniem,
• dokładność ustawienia ram,
• równość posadzki,
• wysokość podnoszenia i udźwig wózka,
• widoczność operatora na górnych poziomach,
• wymagane luzy pionowe i boczne.

Wysokość nie może być celem samym w sobie

Przy wysokim składowaniu projekt musi być bardziej precyzyjny. Nie wystarczy dodać kolejnych poziomów, jeśli operator będzie odkładał palety na granicy prześwitu albo wózek nie będzie miał stabilnej pracy na danej wysokości.

Dane do projektu wysokiego składowania

Jeżeli planujesz taki układ, sprawdź także Wysokie składowanie palet – 12 danych do projektu. Przy dużej wysokości każdy błąd w danych wejściowych może mieć większe konsekwencje.

Jak wykorzystać EN 15620 przy projektowaniu?

EN 15620 najlepiej wykorzystać jako część procesu projektowego. Najpierw trzeba zebrać dane o hali, paletach, ładunkach, wózkach i procesie. Dopiero potem można dobrać szerokość pól, rozstaw belek, wysokości poziomów, głębokości ram, alejki i wymagane zabezpieczenia.

Krok 1: zbierz rzeczywiste dane o paletach

Nie przyjmuj tylko standardowego wymiaru palety. Sprawdź realny obrys ładunku, przewisy, wysokość, masę i powtarzalność jednostek. Jeśli palety są różne, projekt powinien uwzględniać najtrudniejszy wariant albo podział magazynu na strefy.

Krok 2: określ liczbę palet na poziomie

Liczba palet w polu wpływa na szerokość pola, prześwity między paletami i ryzyko błędu operatora. Dwie palety w polu wymagają innego układu niż trzy palety. Dodatkowo znaczenie ma powtarzalność odkładania i masa ładunków.

Krok 3: dobierz rozstaw belek

Rozstaw belek musi uwzględniać wysokość palety, luz pionowy, wysokość belki i dopuszczalne obciążenia. Pomocny będzie wpis Rozstaw belek regału paletowego – jak uniknąć błędów.

Krok 4: sprawdź wózek i szerokość alejki

Jeżeli alejka jest zbyt wąska, operator będzie wprowadzał paletę pod złym kątem albo z wieloma korektami. To zwiększa ryzyko kolizji nawet wtedy, gdy samo pole regałowe ma poprawne wymiary.

Krok 5: policz pojemność dopiero po sprawdzeniu luzów

Nie należy zaczynać od maksymalnej liczby miejsc paletowych. Najpierw trzeba ustalić bezpieczny układ, a dopiero potem liczyć pojemność. Szczegółowy wzór znajdziesz we wpisie Jak policzyć miejsca paletowe – wzór i przykład w magazynie.

Przykład praktyczny: dlaczego „paleta wchodzi” to za mało?

Załóżmy, że pole regałowe mieści dwie palety. Na rysunku wszystko wygląda poprawnie, ponieważ suma szerokości palet jest mniejsza niż światło pola. Problem pojawia się dopiero w pracy: palety mają nierówne ładunki, folia wystaje poza obrys, operator pracuje na wysokim poziomie, a alejka jest dobrana na styk.

W takim układzie każda operacja wymaga korekt. Palety częściej zahaczają o sąsiedni ładunek, operator zwalnia, a na słupach i odbojnicach pojawiają się ślady uderzeń. Teoretycznie magazyn ma dużą pojemność. Praktycznie traci czas, bezpieczeństwo i płynność.

Jak poprawić taki układ?

• sprawdzić rzeczywisty obrys ładunku,
• zweryfikować szerokość pola,
• zwiększyć prześwity, jeśli są zbyt małe,
• sprawdzić Ast wózka i szerokość alejki,
• ocenić, czy potrzebne są prowadnice,
• zmienić rozstaw belek, jeśli brakuje luzu pionowego,
• przeszkolić operatorów i uporządkować odkładanie palet,
• sprawdzić posadzkę i geometrię zamontowanych regałów.

Prowadnice palet

W niektórych układach pomocne są prowadnice palet w regałach paletowych. Nie zastępują poprawnych luzów, ale mogą ograniczyć błędy odkładania w powtarzalnych strefach.

EN 15620 a single deep, double deep i układy zagęszczone

W klasycznym układzie single deep operator ma bezpośredni dostęp do każdej palety. W double deep i innych układach zagęszczonych rośnie znaczenie precyzji, ponieważ palety są odkładane głębiej, a dostęp do części lokalizacji jest trudniejszy.

Co trzeba szczególnie sprawdzić?

• głębokość składowania,
• wymagany typ wózka,
• długość wideł lub osprzętu,
• widoczność operatora,
• powtarzalność palet,
• rotację towaru,
• luzy w głębokości i szerokości pola,
• ryzyko odkładania palet poza właściwym położeniem.

Większa pojemność nie zawsze oznacza lepszy układ

Przed wyborem wariantu warto sprawdzić poradnik Single deep czy double deep w regałach paletowych?. Większa pojemność nie zawsze oznacza lepszy układ, jeśli system zaczyna generować błędy, kolizje i trudności z dostępem.

EN 15620 a posadzka

Posadzka wpływa na tolerancje i bezpieczeństwo pracy. Nierówności, spadki, pęknięcia, uszkodzenia przy kotwach albo nieprawidłowe dylatacje mogą zaburzyć geometrię regałów i pracę wózka.

Co sprawdzić w posadzce?

• równość posadzki w strefie regałów,
• pęknięcia przy stopach słupów,
• stan kotwienia,
• położenie regałów względem dylatacji,
• lokalne uszkodzenia pod odbojnicami,
• czy posadzka przenosi obciążenia od regałów,
• czy wózek pracuje stabilnie w alejkach,
• czy po zmianie układu nie wzrosło lokalne obciążenie podłoża.

Posadzka a większa liczba poziomów

Jeśli planujesz zwiększyć liczbę poziomów, masę palet albo wysokość składowania, sprawdź również udźwig posadzki pod regały paletowe. Luzy manipulacyjne nie pomogą, jeśli konstrukcja lub podłoże nie przeniosą obciążeń.

Jak rozpoznać, że luzy są źle dobrane?

Źle dobrane luzy najczęściej widać po codziennej pracy magazynu. Nie trzeba czekać na poważną awarię. Powtarzające się drobne sygnały często pokazują, że układ jest zbyt ciasny albo źle dopasowany do wózka i palet.

Objawy zbyt małych luzów

• częste korekty przy odkładaniu palet,
• ślady uderzeń na słupach i odbojnicach,
• uszkodzenia narożników palet,
• zahaczanie o sąsiednie palety,
• spowolnienie pracy na wyższych poziomach,
• operatorzy unikają części lokalizacji,
• powtarzające się problemy w tych samych polach.

Objawy zbyt dużych luzów

• mniejsza liczba miejsc paletowych niż możliwa,
• zbyt szerokie pola względem rzeczywistych ładunków,
• niepotrzebnie duże odstępy między paletami,
• nadmiernie szerokie alejki przy dobrze dobranym wózku,
• niewykorzystana szerokość lub wysokość hali.

Co zrobić przy powtarzalnych kolizjach?

Jeżeli operatorzy często uderzają w te same miejsca, trzeba sprawdzić szerokość alejki, typ wózka, realny obrys palety, luzy manipulacyjne, widoczność, zabezpieczenia i geometrię montażu. Powtarzalne kolizje zwykle mają przyczynę systemową.

Najczęstsze błędy przy stosowaniu EN 15620 w praktyce

1. Dobór luzów tylko pod wymiar palety

Paleta to nie cały ładunek. Trzeba uwzględnić przewisy, folię, nierówne opakowania, nadstawki, kosze i rzeczywistą powtarzalność wymiarów.

2. Pomijanie parametrów wózka

Wózek może formalnie obsługiwać daną wysokość, ale nadal potrzebować większej alejki albo większego marginesu manewru przy odkładaniu.

3. Projektowanie wyłącznie pod maksymalną pojemność

Zbyt ciasny układ może dać więcej miejsc na papierze, ale w praktyce spowolni pracę i zwiększy liczbę uszkodzeń.

4. Brak kontroli montażu

Nawet dobry projekt można zepsuć niedokładnym montażem. Pionowość, prostoliniowość rzędów i zgodność poziomów mają duże znaczenie.

5. Ignorowanie uszkodzeń po kolizjach

Uderzenie wózka może zmienić geometrię regału, nawet jeśli uszkodzenie wydaje się niewielkie. Po kolizji trzeba sprawdzić konstrukcję i sposób pracy w tej strefie. Uzupełnieniem jest poradnik Kolizja wózka z regałem paletowym – co sprawdzić od razu?.

6. Brak aktualizacji po zmianie palet

Jeśli zmienia się typ palety, wysokość ładunku, szerokość ładunku albo masa palety, trzeba ponownie sprawdzić luzy i bezpieczeństwo odkładania.

7. Brak powiązania z tabliczkami nośności

Zmiana konfiguracji, rozstawu belek albo obciążeń powinna być spójna z oznaczeniami nośności. Warto sprawdzić wpis Tabliczki nośności regałów – co muszą zawierać?.

Jakie dane przygotować do analizy EN 15620?

Żeby sensownie ocenić tolerancje i luzy, trzeba zebrać dane techniczne. Bez nich projekt opiera się na założeniach, a nie na rzeczywistej pracy magazynu.

Informacje o hali i regałach

• wymiary hali i strefy składowania,
• wysokość użytkową hali,
• wysokość planowanych regałów,
• liczbę poziomów składowania,
• szerokość pól,
• głębokość ram,
• rozstaw belek,
• planowaną rozbudowę magazynu.

Dane o paletach i ładunkach

• wymiary palet,
• rzeczywisty obrys ładunków,
• przewisy i niestandardowe formaty,
• wysokość palety z ładunkiem,
• maksymalną masę palety,
• liczbę palet na poziomie,
• stabilność i powtarzalność jednostek ładunkowych.

Informacje o wózkach i pracy magazynu

• typ wózka,
• parametr Ast,
• wysokość podnoszenia,
• udźwig wózka na danej wysokości,
• szerokość alejek,
• intensywność pracy i liczbę operacji,
• informacje o uszkodzeniach, kolizjach i problemach z odkładaniem.

Dane o posadzce i zabezpieczeniach

• równość posadzki,
• nośność posadzki,
• dylatacje, spadki i pęknięcia,
• stan kotew,
• odboje, osłony i prowadnice,
• lokalne uszkodzenia w miejscach intensywnej pracy.

Na tej podstawie można przygotować projekt, który nie tylko mieści palety, ale pozwala je bezpiecznie obsługiwać. Jeśli potrzebujesz konkretnej konfiguracji, przejdź do strony wycena regałów.

Czytaj również

• Regały paletowe
• Alejki do regałów paletowych
• Rozstaw belek regału paletowego
• Jak policzyć miejsca paletowe
• Prowadnice palet w regałach paletowych
• Regały paletowe pod palety niestandardowe
• Single deep czy double deep?
• Udźwig posadzki pod regały paletowe
• Przeglądy regałów wysokiego składowania – EN 15635
• Kolizja wózka z regałem paletowym

Normy i materiały zewnętrzne

• PKN – czy stosowanie norm jest obowiązkowe?
• PKN – FAQ dotyczące Polskich Norm
• PSTM – rewizja normy EN 15620

FAQ – EN 15620 w regałach paletowych

Czego dotyczy EN 15620?

EN 15620 dotyczy tolerancji, odkształceń i luzów manipulacyjnych w stalowych statycznych systemach składowania. W praktyce ma szczególne znaczenie przy regałach paletowych o zmiennej konfiguracji.

Czy EN 15620 mówi tylko o projekcie?

Nie. Ma znaczenie także przy montażu, odbiorze, kontroli geometrii, późniejszych zmianach układu oraz ocenie problemów z odkładaniem palet.

Czy luzy manipulacyjne wpływają na pojemność magazynu?

Tak. Większe luzy mogą zmniejszyć liczbę miejsc paletowych, ale zbyt małe zwiększają ryzyko kolizji i spowalniają pracę. Trzeba znaleźć kompromis między pojemnością, bezpieczeństwem i wydajnością.

Czy można dobrać luzy tylko pod wymiar europalety?

Nie. Trzeba uwzględnić rzeczywisty obrys ładunku, przewisy, folię, wysokość palety, typ wózka, szerokość alejki i sposób odkładania.

Kiedy trzeba ponownie sprawdzić tolerancje?

Po montażu, przebudowie, kolizji, zmianie typu palet, zwiększeniu obciążeń, zmianie wózka lub zauważeniu powtarzalnych problemów z odkładaniem.

Czy EN 15620 zastępuje EN 15635?

Nie. EN 15620 dotyczy tolerancji, odkształceń i luzów, a EN 15635 jest związana z użytkowaniem i utrzymaniem systemów składowania. W praktyce oba podejścia się uzupełniają.

Czy prowadnice palet rozwiązują problem zbyt małych luzów?

Nie zawsze. Prowadnice mogą pomóc w powtarzalnym odkładaniu, ale nie zastępują poprawnego projektu pola, alejki, palety, wózka i prześwitów.

Co zrobić, jeśli operatorzy często uderzają w te same miejsca?

Trzeba sprawdzić szerokość alejki, typ wózka, realny obrys palety, luzy manipulacyjne, widoczność, zabezpieczenia i geometrię montażu. Powtarzalne kolizje zwykle mają przyczynę systemową.

Czy EN 15620 ma znaczenie przy regałach double deep?

Tak. W układach double deep rośnie znaczenie precyzji, ponieważ palety są odkładane głębiej, a dostęp do części lokalizacji jest trudniejszy. Trzeba sprawdzić wózek, głębokość składowania, widoczność i powtarzalność palet.

Jakie dane przygotować do analizy EN 15620?

Przygotuj wymiary hali, wysokość składowania, typ palet, obrys ładunków, masę palet, liczbę poziomów, typ wózka, parametr Ast, szerokość alejek, dane o posadzce i informacje o ewentualnych kolizjach.

Podsumowanie

EN 15620 w praktyce pomaga przełożyć projekt regałów paletowych na realną pracę magazynu. Najważniejsze są tolerancje montażowe, odkształcenia konstrukcji i luzy manipulacyjne, które pozwalają operatorowi bezpiecznie odkładać oraz pobierać palety.

Dobry układ nie polega na maksymalnym zagęszczeniu regałów. Polega na takim dobraniu pól, poziomów, belek, alejek i wózków, żeby magazyn był pojemny, a jednocześnie bezpieczny i wydajny. Dlatego luzy trzeba analizować razem z paletą, ładunkiem, wózkiem, wysokością składowania i posadzką.

Jeśli w magazynie pojawiają się powtarzalne kolizje, trudności z odkładaniem albo problemy na górnych poziomach, warto wrócić do założeń projektowych. Często źródłem problemu nie jest pojedynczy operator, lecz zbyt mały margines pracy w całym układzie.

Chcesz sprawdzić układ regałów paletowych pod kątem luzów i tolerancji?

Pomożemy przeanalizować szerokość pól, rozstaw belek, alejki robocze, typ wózka, wysokość składowania, palety i realne warunki pracy. Dzięki temu układ regałów będzie nie tylko pojemny, ale też bezpieczny i wygodny dla operatorów.

Przejdź do strony projektowanie regałów magazynowych, sprawdź regały paletowe albo wyślij dane przez wycenę regałów.

Kontakt: biuro@rema-poznan.pl | +48 533 555 071
