Wstęp
Archiwum na piętrze, w biurze, urzędzie, szkole, kancelarii, przychodni albo starszym budynku wymaga ostrożnego podejścia. Dokumenty A4, segregatory i pudła archiwizacyjne nie wyglądają jak ciężki ładunek. Jednak po przeliczeniu na metry bieżące i liczbę poziomów masa archiwum może być bardzo duża.
Ten wpis dotyczy stacjonarnych regałów metalowych w archiwum. Chodzi o układ, w którym regały stoją przy ścianach, w rzędach jednostronnych albo jako ciągi dwustronne, a między nimi pozostają stałe przejścia robocze.
Nie analizujemy tutaj systemów przesuwnych, torów ani podstaw jezdnych. Takie rozwiązania zagęszczają archiwum i wymagają osobnej oceny. Jeśli planujesz system mobilny, zobacz poradnik strop pod regały jezdne.
Czego dotyczy ten wpis?
Ten artykuł dotyczy obciążenia stropu przez stacjonarne regały metalowe w archiwum. Chodzi o klasyczne regały ustawione na stałe: przy ścianach, w rzędach jednostronnych albo jako wolnostojące rzędy dwustronne.
To ważne rozróżnienie. Regały stacjonarne i regały jezdne mają inną logikę pracy. Regał stacjonarny wymaga stałych przejść, dlatego zwykle mieści mniej dokumentów na tej samej powierzchni niż system jezdny. Jest jednak prostszy do wstępnego policzenia.
System jezdny eliminuje część przejść i zagęszcza archiwum. Dlatego wymaga osobnej analizy stropu, torów, wózków i obciążeń lokalnych. Jeśli rozważasz układ przesuwny, sprawdź regały jezdne archiwalne.
W tym wpisie zostajemy przy klasycznym układzie stacjonarnym. Jeśli dopiero wybierasz rozwiązanie do przechowywania akt, porównaj także regały metalowe, ponieważ materiał, konstrukcja i nośność półek wpływają na bezpieczeństwo całego archiwum.
Dlaczego archiwum tak mocno obciąża strop?

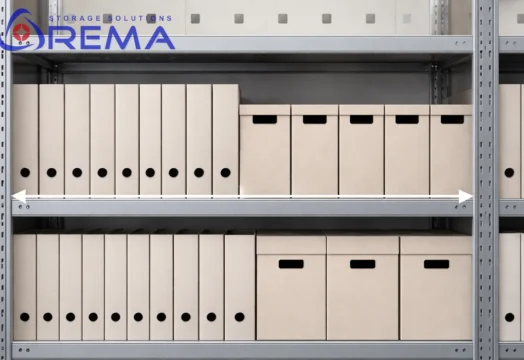

Dokumenty są zwarte i ciężkie. Jedna teczka, jeden segregator albo jedno pudełko archiwizacyjne nie wydają się problemem. Jednak pełny ciąg regałów może mieć dziesiątki albo setki metrów bieżących akt.
Strop nie przenosi pojedynczego segregatora. Przenosi sumę obciążeń z całego układu: dokumentów, półek, słupów, ram, użytkowników, przejść i ewentualnego sprzętu pomocniczego. Dlatego przy archiwum na piętrze nie wolno opierać decyzji wyłącznie na liczbie regałów.
Do wstępnych obliczeń można przyjąć kilka scenariuszy masy dokumentów. Najlepiej jednak zważyć próbkę własnego zasobu, ponieważ inne obciążenie dają luźne teczki, a inne pełne pudła lub segregatory.
| Rodzaj dokumentacji | Orientacyjna masa | Kiedy przyjąć? |
|---|---|---|
| Lżejszy zasób | 40–50 kg/mb | Częściowo wypełnione segregatory, luźniejsze teczki, archiwum podręczne |
| Typowe archiwum A4 | około 60 kg/mb | Standardowe segregatory, teczki i pudła archiwizacyjne |
| Cięższe akta | około 80 kg/mb | Pełne pudła, akta księgowe, kadrowe, techniczne |
| Bardzo ciężki zasób | około 100 kg/mb | Gęsto wypełnione pudła, dużo papieru bez pustych przestrzeni |
Jeśli nie masz jeszcze policzonej pojemności, zacznij od poradnika metry bieżące archiwum. Jeżeli chcesz sprawdzić samą półkę, zobacz także nośność półki w archiwum.
Jaki jest orientacyjny udźwig stropów?
Nie ma jednej bezpiecznej wartości dla wszystkich budynków. Nośność stropu zależy od projektu, przeznaczenia pomieszczenia, układu konstrukcyjnego, wieku obiektu, materiału, rozpiętości, stanu technicznego oraz późniejszych zmian wykonanych w budynku.
Wartości z norm i opracowań technicznych służą projektowaniu oraz rozmowie z konstruktorem. Nie zastępują dokumentacji konkretnego budynku. Norma PN-EN 1991-1-1 dotyczy m.in. ciężaru własnego i obciążeń użytkowych stropów w budynkach, dlatego jest właściwym punktem odniesienia przy rozmowie projektowej: PN-EN 1991-1-1:2004.
| Typ budynku lub strefy | Orientacyjne obciążenie użytkowe | W przeliczeniu orientacyjnym | Wniosek dla archiwum |
|---|---|---|---|
| Budynki mieszkalne | około 1,5–2,0 kN/m² | około 150–200 kg/m² | Zwykle za mało dla gęstego archiwum; wymaga dużej ostrożności |
| Biura i administracja | około 2,5–3,0 kN/m² | około 250–300 kg/m² | Wystarcza dla typowej pracy biurowej, ale nie zawsze dla pełnych regałów z aktami |
| Użyteczność publiczna, sale, korytarze | około 3,0–5,0 kN/m², zależnie od funkcji | około 300–500 kg/m² | Może być lepiej niż w biurze, ale archiwum trzeba liczyć osobno |
| Archiwa, biblioteki, strefy składowania | często około 5,0–7,5 kN/m² lub według analizy | około 500–750 kg/m² | Właściwszy punkt odniesienia dla dokumentów i regałów |
| Budynki przemysłowe i magazynowe | wartość projektowana pod technologię | zależnie od projektu | Decyduje dokumentacja obiektu, nie sama nazwa „magazynowy” |
W praktyce największej ostrożności wymagają archiwa w dawnych mieszkaniach, lokalach biurowych i adaptowanych pomieszczeniach. Jeżeli strop był projektowany pod ludzi, biurka i lekkie meble, nie należy automatycznie zakładać, że przeniesie gęsto ustawione regały z dokumentami.
Ważne jest też rozróżnienie między obciążeniem średnim a lokalnym. Regały stoją w pasach. Nawet jeśli średnia dla całego pomieszczenia po doliczeniu przejść wygląda umiarkowanie, pod samym ciągiem regałów powstaje większe skupienie masy.
Jakie dane zebrać przed obliczeniem?
Żeby policzyć minimalny udźwig stropu pod stacjonarne regały archiwalne, trzeba zebrać dane o dokumentach, regałach i pomieszczeniu. Bez nich wynik będzie tylko założeniem.
Dane o dokumentach
- format dokumentów, np. A4,
- sposób przechowywania: segregatory, pudła, teczki, skoroszyty albo układ mieszany,
- orientacyjna masa 1 metra bieżącego dokumentów,
- obecna liczba metrów bieżących,
- planowany przyrost dokumentacji w kolejnych latach,
- informacja, czy dokumenty będą rozmieszczone równomiernie.
Dane o regałach
- wysokość regałów: 200, 250, 300 cm lub inna,
- liczba poziomów składowania,
- długość ciągów,
- głębokość regału jednostronnego lub dwustronnego,
- układ: przyścienny, jednostronny, dwustronny, wolnostojący,
- masa własna regału, jeśli jest znana,
- nośność półki i całego regału.
Informacje o pomieszczeniu
- wymiary pomieszczenia,
- szerokość stałych przejść między regałami,
- rodzaj stropu, jeśli jest znany,
- dokumentacja konstrukcyjna lub informacja o dopuszczalnym obciążeniu użytkowym,
- położenie ścian nośnych, słupów, podciągów i belek,
- stan posadzki: rysy, ugięcia, naprawy, nierówności i warstwy wykończeniowe.
Przy większym archiwum warto wykonać krótką inwentaryzację archiwum przed zakupem regałów. Dzięki temu łatwiej policzyć pojemność, masę dokumentów i realne obciążenie stropu.
Jak policzyć minimalny udźwig stropu?
Najbezpieczniej liczyć archiwum w dwóch krokach. Najpierw obliczasz obciążenie liniowe jednego ciągu regału, czyli ile kilogramów przypada na 1 metr długości regału. Następnie przeliczasz tę wartość na obciążenie powierzchniowe, czyli kg/m² i kN/m².
Krok 1: obciążenie liniowe regału jednostronnego
Przyjmij:
- Q – masa dokumentów na 1 metr bieżący półki, w kg/mb,
- N – liczba poziomów składowania,
- K – współczynnik na masę regału i rezerwę, np. 1,20,
- L – obciążenie liniowe jednego ciągu, w kg/mb długości regału.
Wzór:
L = Q × N × K
Przykład dla regału jednostronnego: dokumenty 80 kg/mb, 6 poziomów, współczynnik 1,20.
L = 80 × 6 × 1,20 = 576 kg/mb długości regału
Krok 2: obciążenie liniowe regału dwustronnego
Regał dwustronny stacjonarny ma dokumenty po obu stronach. Dlatego obciążenie liniowe jest podwójne.
L dwustronne = 2 × Q × N × K
Dla tego samego przykładu:
L dwustronne = 2 × 80 × 6 × 1,20 = 1152 kg/mb długości ciągu
Krok 3: obciążenie w obrysie regału
To wartość pokazująca, jak duża masa znajduje się w samym pasie regału, bez doliczania przejść.
Obciążenie w obrysie [kg/m²] = L / D
D to głębokość regału w metrach. Dla regału jednostronnego o głębokości 0,35 m:
576 / 0,35 = 1646 kg/m²
Krok 4: obciążenie średnie razem z przejściem
Do wstępnej oceny strefy archiwum warto policzyć też średnie obciążenie z uwzględnieniem stałego przejścia. To nie zastępuje oceny konstruktora, ale lepiej pokazuje, jak pracuje całe pomieszczenie.
Obciążenie średnie [kg/m²] = L / W
W to szerokość modułu regałowego, czyli regał plus przypisane do niego przejście.
Przykład: L = 576 kg/mb, głębokość regału = 0,35 m, przejście = 0,90 m. Moduł W = 1,25 m.
576 / 1,25 = 461 kg/m²
Przeliczenie na kN/m²:
461 × 0,00981 = 4,5 kN/m²
Warto zapamiętać różnicę: w obrysie regału wynik wynosi około 1646 kg/m², a po rozłożeniu na regał z przejściem około 461 kg/m². Konstruktor może analizować układ dokładniej, ale do rozmowy projektowej dobrze znać obie wartości.
Wysokość regałów 200, 250 i 300 cm a obciążenie stropu
Wysokość regału zwiększa obciążenie pośrednio. Sam wyższy słup nie jest największym problemem. Problemem jest to, że wyższy regał ma więcej poziomów wypełnionych dokumentami.
| Wysokość regału | Praktyczna liczba poziomów A4 | Charakter zastosowania |
|---|---|---|
| 200 cm | około 5 poziomów | Archiwum podręczne, biuro, kadry, księgowość, łatwy dostęp |
| 250 cm | około 6 poziomów | Większa pojemność przy nadal umiarkowanej wysokości |
| 300 cm | około 8 poziomów | Duża pojemność, wyższe obciążenie i trudniejsza obsługa górnych półek |
Obciążenie liniowe regału jednostronnego
Założenia: dokumenty A4, regał stacjonarny jednostronny, współczynnik 1,20.
| Wysokość regału | Liczba poziomów | 60 kg/mb dokumentów | 80 kg/mb dokumentów | 100 kg/mb dokumentów |
|---|---|---|---|---|
| 200 cm | 5 | 360 kg/mb regału | 480 kg/mb regału | 600 kg/mb regału |
| 250 cm | 6 | 432 kg/mb regału | 576 kg/mb regału | 720 kg/mb regału |
| 300 cm | 8 | 576 kg/mb regału | 768 kg/mb regału | 960 kg/mb regału |
Obciążenie średnie regału jednostronnego razem z przejściem
Założenia: regał jednostronny 0,35 m głębokości, przejście 0,90 m, moduł obliczeniowy 1,25 m.
| Wysokość regału | Liczba poziomów | 60 kg/mb | 80 kg/mb | 100 kg/mb |
|---|---|---|---|---|
| 200 cm | 5 | 288 kg/m², czyli 2,8 kN/m² | 384 kg/m², czyli 3,8 kN/m² | 480 kg/m², czyli 4,7 kN/m² |
| 250 cm | 6 | 346 kg/m², czyli 3,4 kN/m² | 461 kg/m², czyli 4,5 kN/m² | 576 kg/m², czyli 5,6 kN/m² |
| 300 cm | 8 | 461 kg/m², czyli 4,5 kN/m² | 614 kg/m², czyli 6,0 kN/m² | 768 kg/m², czyli 7,5 kN/m² |
Ta tabela pokazuje, dlaczego regał 300 cm trzeba analizować ostrożnie. Przy ciężkich dokumentach i wielu poziomach obciążenie średnie strefy może dojść do wartości właściwych raczej dla składowania niż dla zwykłego biura.
Regały jednostronne i dwustronne stacjonarne
W archiwum stacjonarnym można stosować regały jednostronne oraz dwustronne. Jednostronne stoją zwykle przy ścianie. Dwustronne tworzą wyspę lub ciąg dostępny z obu stron.
Regał jednostronny
Regał jednostronny jest prostszy do obsługi i dobry przy ścianach. Ma mniejszą masę na jeden ciąg niż układ dwustronny. W przeliczeniu na samo pole regału obciążenie może być wysokie, ale po doliczeniu przejścia średnia dla strefy spada.
Regał dwustronny
Regał dwustronny pozwala lepiej wykorzystać środek pomieszczenia. Trzeba jednak pamiętać, że jeden metr długości takiego ciągu może ważyć dwa razy więcej niż jeden metr regału jednostronnego. To ważne przy sprawdzaniu stropu, transportu, ustawienia i stabilności.
Dlaczego układ ciągów ma znaczenie?
Konstruktor powinien zobaczyć nie tylko wynik w kg/m², ale również rzut pomieszczenia. Ważne jest, czy regały stoją przy ścianach nośnych, przy podciągach, w środku rozpiętości stropu, czy w kilku równoległych pasach.
Przykłady obliczeń krok po kroku
Przykład 1: archiwum podręczne przy ścianie, regały 200 cm
Założenia:
- regał jednostronny,
- wysokość 200 cm,
- 5 poziomów A4,
- dokumenty 60 kg/mb,
- współczynnik 1,20,
- głębokość regału 0,35 m,
- przejście 0,90 m.
Obciążenie liniowe:
L = 60 × 5 × 1,20 = 360 kg/mb
Moduł z przejściem:
0,35 + 0,90 = 1,25 m
Obciążenie średnie:
360 / 1,25 = 288 kg/m²
Przeliczenie:
288 × 0,00981 = 2,8 kN/m²
Taki układ może być realny w wielu biurach, ale nadal wymaga sprawdzenia dokumentacji, zwłaszcza jeśli ciągów jest kilka albo strop jest stary.
Przykład 2: archiwum firmowe, regały 250 cm
Założenia:
- regał jednostronny,
- wysokość 250 cm,
- 6 poziomów A4,
- dokumenty 80 kg/mb,
- współczynnik 1,20,
- moduł z przejściem 1,25 m.
L = 80 × 6 × 1,20 = 576 kg/mb
576 / 1,25 = 461 kg/m²
461 × 0,00981 = 4,5 kN/m²
Wynik jest wyższy niż typowe wartości dla wielu zwykłych pomieszczeń biurowych. Jeżeli archiwum ma stanąć na piętrze, konieczna jest weryfikacja nośności stropu.
Przykład 3: regały dwustronne 300 cm, ciężkie akta
Założenia:
- regał dwustronny stacjonarny,
- wysokość 300 cm,
- 8 poziomów A4,
- dokumenty 100 kg/mb,
- współczynnik 1,20,
- głębokość regału dwustronnego 0,70 m,
- przejście 0,90 m,
- moduł obliczeniowy 1,60 m.
L = 2 × 100 × 8 × 1,20 = 1920 kg/mb ciągu
1920 / 1,60 = 1200 kg/m²
1200 × 0,00981 = 11,8 kN/m²
To nie jest zwykłe obciążenie biurowe. Taki układ wymaga indywidualnego sprawdzenia konstrukcji. W wielu przypadkach trzeba zmniejszyć wysokość, ograniczyć liczbę poziomów, zwiększyć przejścia, rozproszyć ciągi albo przenieść archiwum na strop o większej nośności.
Jakie warunki musi spełniać strop i posadzka?
Strop i posadzka pod archiwum muszą przenieść nie tylko masę dokumentów, ale także ciężar regałów oraz sposób ich ustawienia. Przy stacjonarnych regałach metalowych najważniejsze są poniższe warunki.
1. Znana nośność użytkowa stropu
Najważniejsza jest dokumentacja budynku. Trzeba sprawdzić, jakie obciążenie użytkowe przewidziano dla konkretnego pomieszczenia. Nie wystarczy wiedzieć, że budynek jest biurowy, mieszkalny albo przemysłowy. Liczy się konkretny strop i konkretna strefa.
2. Ocena obciążenia liniowego ciągów regałowych
Regały nie obciążają całej powierzchni równomiernie. Tworzą pasy obciążenia. Dlatego poza kg/m² warto pokazać konstruktorowi także kg/mb regału oraz układ ciągów na rzucie pomieszczenia.
3. Stałe i bezpieczne przejścia
W archiwum stacjonarnym przejścia zmniejszają zagęszczenie, ale są potrzebne do obsługi. Ich szerokość wpływa na średnie obciążenie strefy. Im szersze przejścia przy tej samej liczbie regałów, tym mniejsze obciążenie liczone dla całej powierzchni.
4. Równa i stabilna posadzka
Posadzka powinna być równa, stabilna, sucha i bez istotnych uszkodzeń. Pęknięcia, odspojenia, luźne płytki, stare wylewki i ugięcia mogą pogorszyć stabilność regałów. Problem jest większy przy regałach 250 i 300 cm.
5. Brak przypadkowego ustawienia na słabych warstwach
Regał może stać na panelach, wykładzinie, płytkach, warstwie wyrównującej albo posadzce żywicznej. Warstwa wykończeniowa nie zawsze przenosi naciski tak samo jak konstrukcyjna płyta stropu. Dlatego stan i rodzaj posadzki też mają znaczenie.
6. Stabilność regału przy większej wysokości
Im wyższy regał, tym ważniejsza jest stabilność, poziomowanie, sposób łączenia w ciągi i ewentualne kotwienie. Regał 300 cm daje większą pojemność, ale też większe wymagania organizacyjne i eksploatacyjne.
7. Weryfikacja przy zmianie sposobu użytkowania
Jeżeli pomieszczenie było wcześniej biurem, salą, mieszkaniem albo magazynkiem podręcznym, a ma stać się archiwum, trzeba ponownie sprawdzić obciążenia. Zmiana funkcji pomieszczenia może być ważniejsza niż sam wybór regału.
Jakie regały metalowe porównać do archiwum?
Do archiwum można stosować różne modele regałów. Wybór zależy od masy dokumentów, długości półek, wysokości pomieszczenia, wymaganej estetyki i zapasu nośności.
Do typowych zastosowań warto porównać Regał archiwalny OMEGA 100 oraz Regał archiwalny OMEGA 200. W archiwach, gdzie liczy się pełna metalowa konstrukcja, warto sprawdzić także Regał archiwalny pełny RML.A2.
W wilgotniejszych pomieszczeniach lub tam, gdzie ważna jest odporność powłoki, pomocny może być RML.OC. Jeżeli potrzebujesz konstrukcji dopasowanej do nietypowego pomieszczenia, sprawdź regały na wymiar oraz produkcję regałów na wymiar.
Przy nietypowych układach montażowych można porównać także regały wtykowe. Jeśli część zasobu stanowią książki, katalogi lub publikacje, warto zobaczyć poradnik regały na książki.
Najczęstsze błędy przy liczeniu obciążenia stropu
Liczenie tylko liczby półek
Sama liczba półek mówi o pojemności, ale nie pokazuje masy. Trzeba znać masę dokumentów na metr bieżący i liczbę poziomów.
Pomijanie wysokości regałów
Regał 200 cm i 300 cm mogą mieć podobną powierzchnię w rzucie, ale zupełnie inną masę dokumentów. Wyższy regał zwykle ma więcej poziomów, a to bezpośrednio zwiększa obciążenie stropu.
Uśrednianie obciążenia na całe pomieszczenie
Jeśli podzielisz całkowitą masę archiwum przez całą powierzchnię pokoju, wynik może wyglądać bezpiecznie. Jednak strop jest obciążany głównie w pasach pod regałami. Dlatego trzeba znać także obciążenie liniowe.
Zakładanie, że biuro zniesie każde archiwum
Biuro i archiwum to różne funkcje. W biurze obciążenia wynikają z ludzi, mebli i sprzętu. W archiwum dochodzą zwarte masy dokumentów, często na wielu poziomach.
Brak rozróżnienia między regałem stacjonarnym i jezdnym
Regał stacjonarny ma stałe przejścia. System jezdny zagęszcza archiwum, dlatego wymaga oddzielnych obliczeń. Nie należy mieszać tych dwóch tematów w jednym uproszczonym wzorze.
Brak zapasu na przyszłość
Archiwum rzadko pozostaje takie samo. Dokumentów przybywa, zmieniają się roczniki i kategorie akt. Dlatego w obliczeniach warto przewidzieć rezerwę.
Jak przygotować zapytanie o regały do archiwum na piętrze?
Jeżeli chcesz dobrać regały i sprawdzić sens techniczny archiwum, przygotuj krótki zestaw danych. Dzięki temu wycena będzie dokładniejsza, a rozmowa z konstruktorem łatwiejsza.
- wymiary pomieszczenia,
- informację, na której kondygnacji ma powstać archiwum,
- rodzaj budynku: mieszkalny, biurowy, użyteczności publicznej, przemysłowy, magazynowy,
- dostępną dokumentację stropu lub dopuszczalne obciążenie użytkowe,
- liczbę metrów bieżących dokumentów,
- format i sposób przechowywania dokumentów,
- planowaną wysokość regałów: 200, 250, 300 cm lub inną,
- układ regałów: jednostronny, dwustronny, przy ścianach, w wyspach,
- szerokość wymaganych przejść,
- informację, czy archiwum ma mieć rezerwę na kolejne lata.
Przygotowanie tych danych ułatwia wycenę regałów oraz projektowanie regałów magazynowych.
Bezpieczeństwo eksploatacji po montażu
Nawet dobrze policzone archiwum wymaga prawidłowego użytkowania. Dokumenty powinny być rozmieszczone równomiernie. Cięższe pudła najlepiej trzymać niżej, a górne poziomy wykorzystywać do lżejszych lub rzadziej używanych akt.
Warto oznaczyć sekcje i nie przekraczać nośności półek. Jeżeli po kilku miesiącach zmienia się sposób przechowywania, np. segregatory są zastępowane pełnymi pudłami, trzeba ponownie sprawdzić obciążenia.
Dobrym uzupełnieniem są tabliczki nośności regałów oraz instrukcja użytkowania regałów w firmie. Przy większych archiwach warto też okresowo wykonywać przeglądy regałów.
Chcesz dobrać regały do archiwum na piętrze?
Pomagamy dobrać regały archiwalne do dokumentów, pomieszczenia, wymaganej pojemności i dostępnych danych o stropie. Możemy przygotować wariant stacjonarny, porównać układ jednostronny i dwustronny oraz wskazać dane potrzebne do dalszej oceny technicznej.
Kontakt: biuro@rema-poznan.pl, tel. +48 533 555 071. Możesz też przejść bezpośrednio do wyceny regałów.
Czytaj również
- Regały archiwalne
- Regały metalowe
- Metry bieżące archiwum: jak policzyć pojemność?
- Nośność półki w archiwum – jak liczyć obciążenie dokumentami?
- Strop pod regały jezdne: jak sprawdzić obciążenie archiwum
- Inwentaryzacja archiwum przed zakupem regałów
- Tabliczki nośności regałów – co muszą zawierać
- Instrukcja użytkowania regałów w firmie
- Przeglądy regałów
- Regały jezdne archiwalne
FAQ – regały metalowe w archiwum i obciążenie stropu
Czy regały metalowe w archiwum zawsze wymagają sprawdzenia stropu?
Tak, jeśli archiwum ma powstać na kondygnacji, a nie bezpośrednio na posadzce przemysłowej na gruncie. Szczególnie ważne jest to w biurach, urzędach, starszych budynkach i lokalach adaptowanych.
Jak wstępnie policzyć obciążenie stropu pod archiwum?
Najpierw policz masę dokumentów na 1 metr bieżący półki, liczbę poziomów i współczynnik na regał oraz rezerwę. Następnie oblicz obciążenie liniowe ciągu i przelicz je na kg/m² oraz kN/m² z uwzględnieniem regału i przejścia.
Ile waży 1 metr bieżący dokumentów?
Wstępnie można przyjąć około 60 kg/mb dla typowego archiwum A4, około 80 kg/mb dla cięższych akt i około 100 kg/mb dla bardzo gęsto wypełnionych pudeł. Najlepiej jednak zważyć próbkę własnych dokumentów.
Czy regał 300 cm mocno zwiększa obciążenie?
Tak, ponieważ zwykle ma więcej poziomów składowania. Więcej poziomów oznacza więcej dokumentów na tej samej powierzchni podłogi, a więc większe obciążenie stropu.
Czym różni się obciążenie regału jednostronnego i dwustronnego?
Regał jednostronny ma dokumenty po jednej stronie. Regał dwustronny ma dokumenty po obu stronach, więc jeden metr długości takiego ciągu może przenosić około dwa razy większą masę dokumentów.
Czy wynik w kg/m² wystarczy do decyzji?
Nie. Wynik w kg/m² pomaga w rozmowie projektowej, ale nie zastępuje oceny konstruktora. Trzeba znać także obciążenie liniowe, układ ciągów, rodzaj stropu, podpory, stan techniczny i dokumentację budynku.
Czy regały jezdne liczy się tak samo jak stacjonarne?
Nie. Regały jezdne zagęszczają archiwum, eliminują część stałych przejść i przenoszą obciążenia przez tory oraz podstawy. Dlatego wymagają oddzielnej analizy.
Podsumowanie
Regały metalowe w archiwum trzeba analizować nie tylko pod kątem pojemności, ale także obciążenia stropu. Kluczowe są masa dokumentów na 1 metr bieżący, liczba poziomów, wysokość regałów, układ jednostronny lub dwustronny oraz szerokość stałych przejść.
Przy regałach 200 cm obciążenie bywa umiarkowane, jeśli dokumenty są typowe i układ nie jest gęsty. Przy 250 cm trzeba liczyć temat dokładniej, zwłaszcza w biurach i budynkach użyteczności publicznej. Natomiast przy 300 cm i ciężkich aktach archiwum może osiągać obciążenia właściwe dla stref składowania, a nie zwykłych pomieszczeń biurowych.
Najbezpieczniej zacząć od policzenia masy dokumentów, potem wybrać liczbę poziomów i dopiero wtedy sprawdzić, czy strop przeniesie planowany układ. Jeżeli brakuje dokumentacji technicznej, nie warto zgadywać. Lepiej zmniejszyć ryzyko przed montażem niż poprawiać archiwum po ustawieniu pełnych regałów.
