Nie zawsze można przytwierdzić regały do ściany lub podłogi – co wtedy? Poznaj sprawdzone sposoby stabilizacji konstrukcji SU123 firmy REMA.
Dzięki łącznikom plecami, nad alejkami i rozwiązaniom hybrydowym możesz stworzyć stabilne regały nawet w chłodniach, garażach i magazynach wynajmowanych. Bez wiercenia, bez ryzyka – z pełnym bezpieczeństwem użytkowania.
Bezpieczne i stabilne regały to nie tylko kwestia wygody, ale przede wszystkim ochrony życia, zdrowia i mienia.
W każdym magazynie, garażu, archiwum czy sklepie detalicznym konstrukcje regałowe muszą spełniać określone normy nośności i stabilności, by zapobiec przewróceniu się, uszkodzeniu towaru lub wypadkom przy pracy.
W praktyce jednak zdarzają się sytuacje, w których nie można zakotwić regałów do podłogi lub ściany – na przykład:
w wynajmowanych lokalach,
w chłodniach i mroźniach z izolowaną posadzką,
w pomieszczeniach o ogrzewaniu podłogowym,
lub w miejscach, gdzie ściany wykonane są z materiałów nienośnych (np. płyty kartonowo-gipsowej).
Jak więc w takich warunkach zapewnić stabilne regały, które nie będą się przechylały, przesuwały lub drgały podczas pracy?
Odpowiedź tkwi w odpowiednim systemie połączeń i wzmocnień konstrukcji, które pozwalają na bezpieczne użytkowanie regałów wolnostojących bez tradycyjnego kotwienia.
W tym artykule omówimy rozwiązania oparte na systemie SU123 firmy REMA, w tym łączniki plecami, łączniki nad alejkami oraz łączenia mieszane z kotwieniem części konstrukcji.
Dowiesz się również, jakie są normy i zasady stabilności regałów metalowych oraz jak dobrać odpowiednią konfigurację dla własnego magazynu lub garażu.
Regały metalowe, niezależnie od zastosowania, podlegają siłom poziomym i pionowym.
Każdy ciężar umieszczony na półkach, każde przesunięcie ładunku wózkiem czy przypadkowe uderzenie generuje momenty sił, które mogą prowadzić do przechyłu.
Stabilne regały to takie, które zachowują równowagę nawet przy maksymalnym obciążeniu i działaniu sił zewnętrznych – bez kotwienia do podłoża.
Ich stabilność wynika z:
właściwego rozkładu masy,
zastosowania elementów wzmacniających,
połączeń między regałami,
odpowiedniego stosunku wysokości do głębokości,
oraz jakości wykonania profili i połączeń zaczepowych.
System regałów metalowych SU123 jest projektowany zgodnie z normą PN-EN 15512:2011 i dopuszcza użytkowanie konstrukcji wolnostojących, pod warunkiem zastosowania dodatkowych wzmocnień – takich jak łączniki plecami czy łączniki nad alejkami.
Zakotwienie regału polega na przymocowaniu jego podstawy do posadzki lub ściany za pomocą stalowych kotew. W ten sposób uzyskamy bardzo stabilne regały.
W wielu magazynach i pomieszczeniach jest to podstawowy sposób stabilizacji.
Jednak w niektórych przypadkach kotwienie jest niemożliwe lub niewskazane.
Oto najczęstsze sytuacje:
Posadzka z ogrzewaniem podłogowym – wiercenie otworów w posadzce może uszkodzić instalację grzewczą i doprowadzić do awarii systemu.
Chłodnie i mroźnie – w posadzce często znajduje się warstwa izolacyjna, której nie wolno przebić kotwami, ponieważ grozi to utratą szczelności i awarią chłodzenia.
Powierzchnie wynajmowane – właściciele hal często zabraniają ingerencji w konstrukcję budynku, w tym wiercenia w podłodze lub ścianach.
Ściany z materiałów nienośnych – nie każda ściana nadaje się do kotwienia (np. karton-gips, cienkie płyty OSB, przegrody techniczne).
Regały mobilne lub tymczasowe – niektóre systemy są przenoszone sezonowo i nie wymagają trwałego montażu.
W takich przypadkach jedynym bezpiecznym rozwiązaniem są systemy łączone, które stabilizują regały dzięki odpowiedniemu rozkładowi sił i wzajemnemu wsparciu konstrukcji.
Zdjęcie stopy do kotwienia w podłodze.

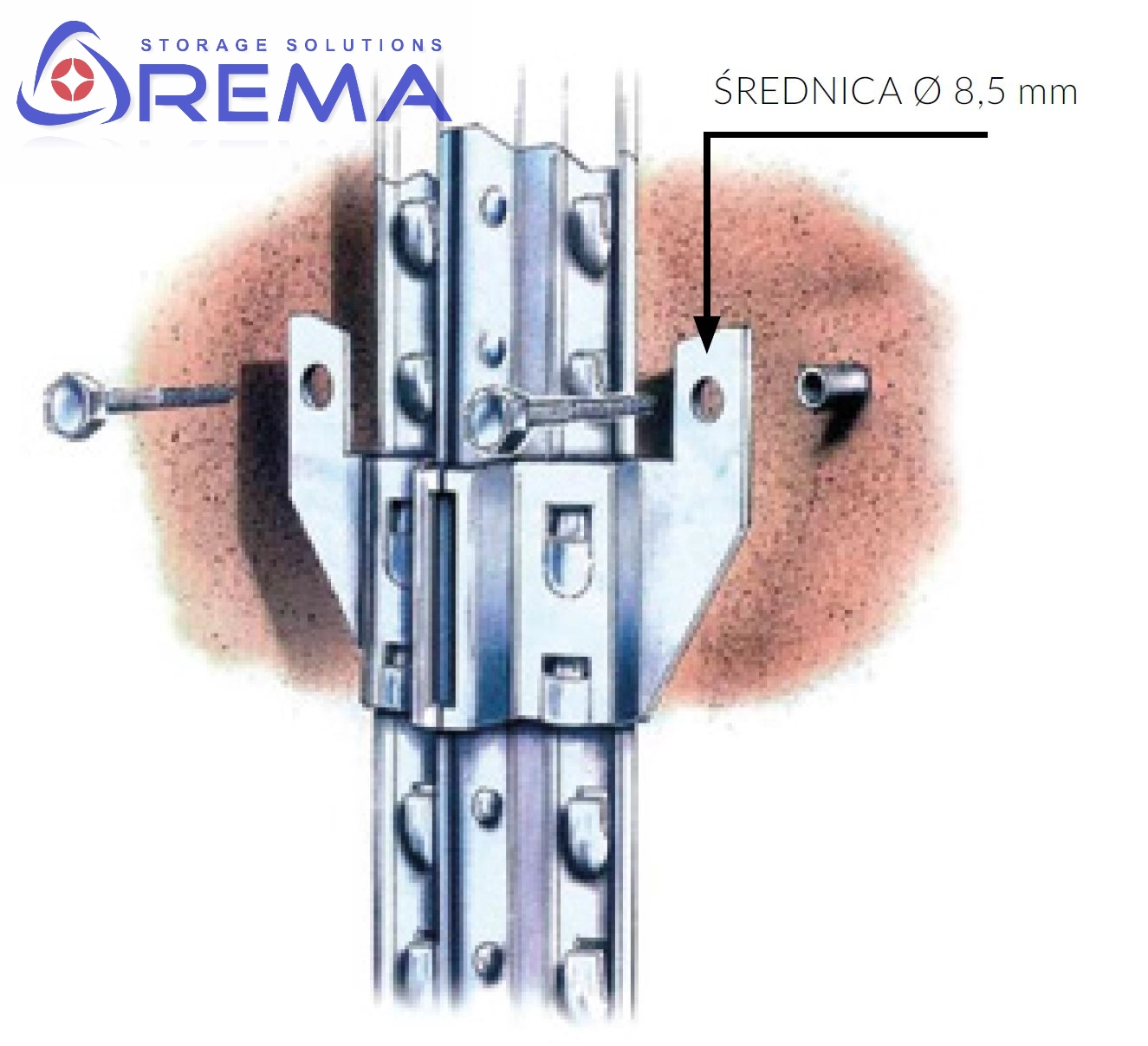

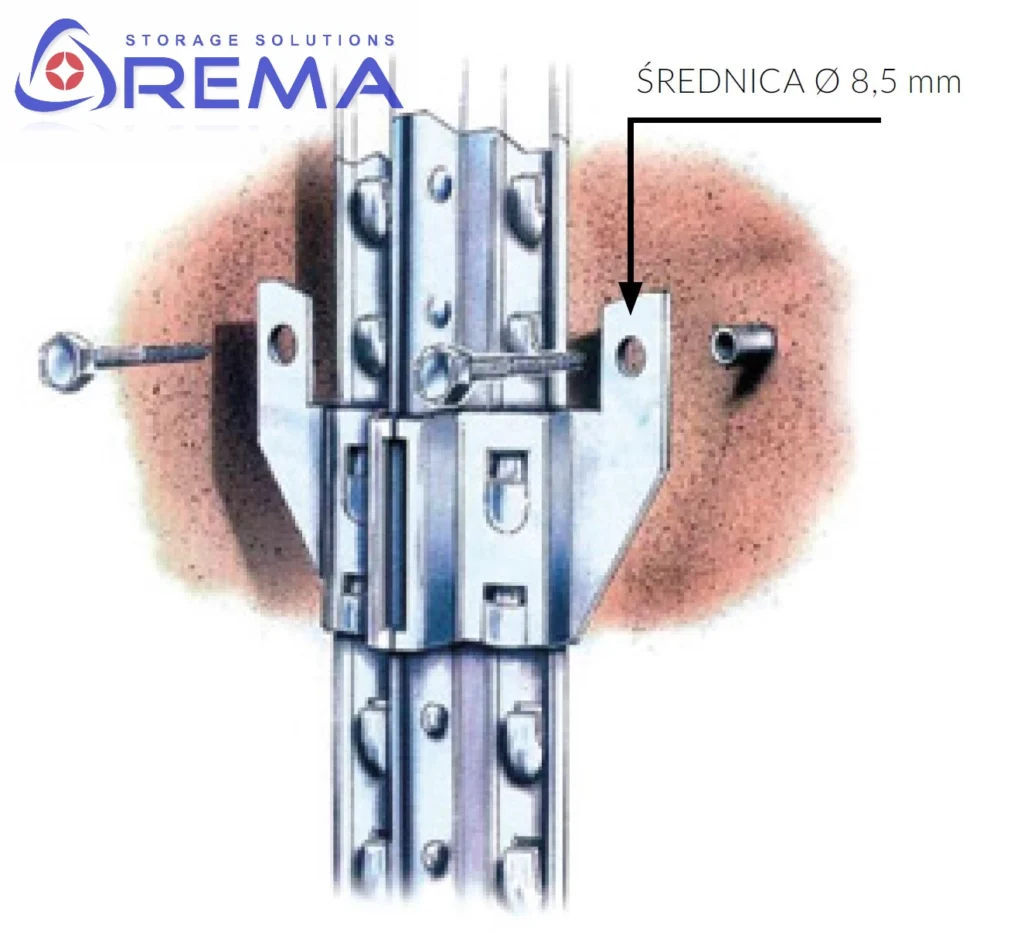

Poniżej system kotwienia do ściany klamrami bez dystansu.

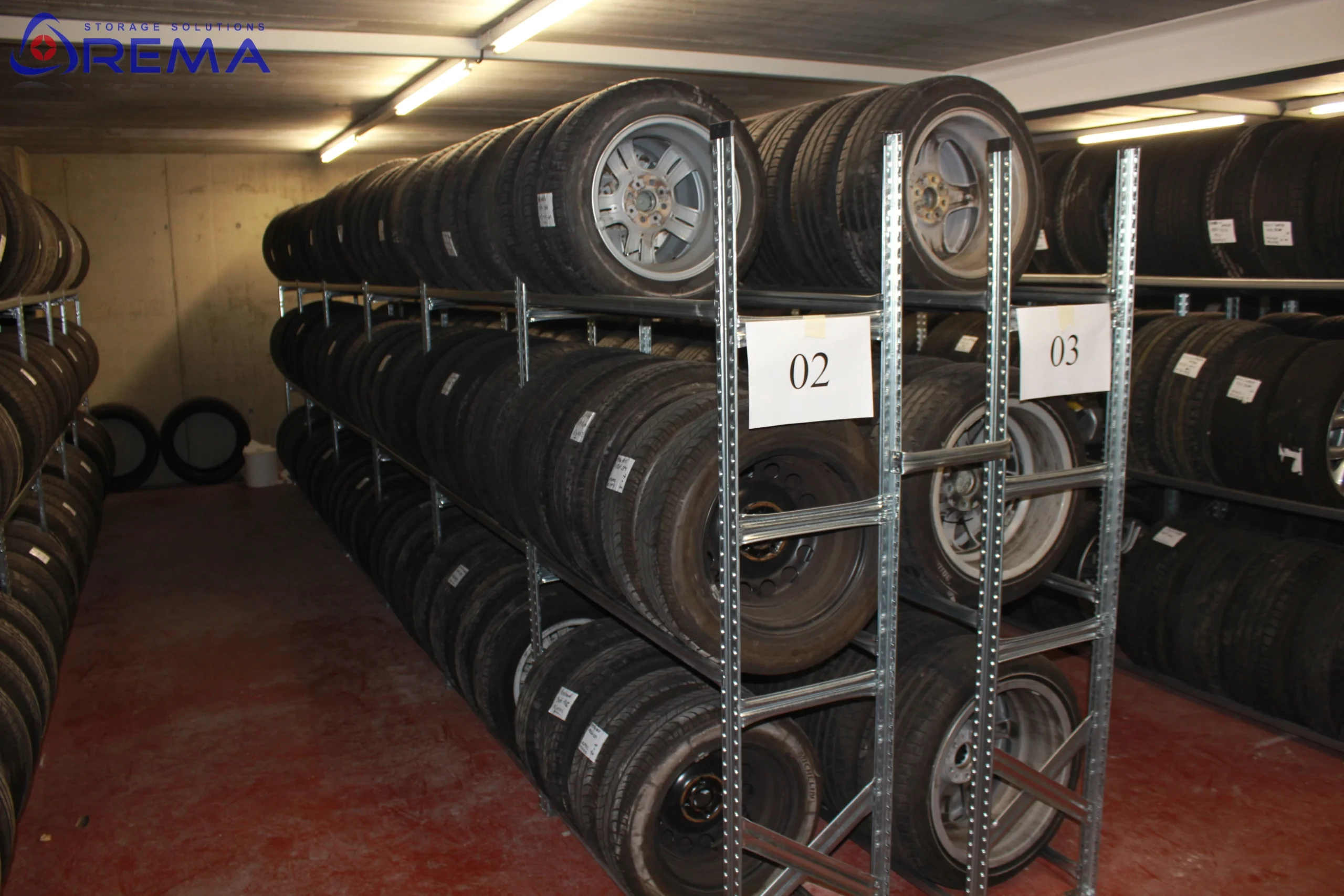

Kotwienie do ściany z dystansem zalecane przy regałach na opony
System SU123 firmy REMA to uniwersalna platforma regałów metalowych półkowych i paletowych, które można konfigurować w dowolny sposób.
Wyróżnia się wyjątkową sztywnością pionową oraz możliwością rozbudowy w górę i w bok.
Podstawowe elementy systemu to:
słupy perforowane co 33 mm,
belki nośne (trawersy) mocowane zaczepowo,
stężenia i przekątne stabilizujące,
oraz łączniki systemowe, które pozwalają tworzyć bloki regałów.
W kontekście stabilności najważniejsze są trzy rozwiązania:
Łączniki plecami (dystansowe) – do łączenia dwóch regałów tyłem.
Łączniki nad alejkami – do stabilizacji dwóch ciągów regałów równoległych.
Kotwienie mieszane – połączenie kotwienia skrajnych regałów z łączeniem pozostałych w blok.

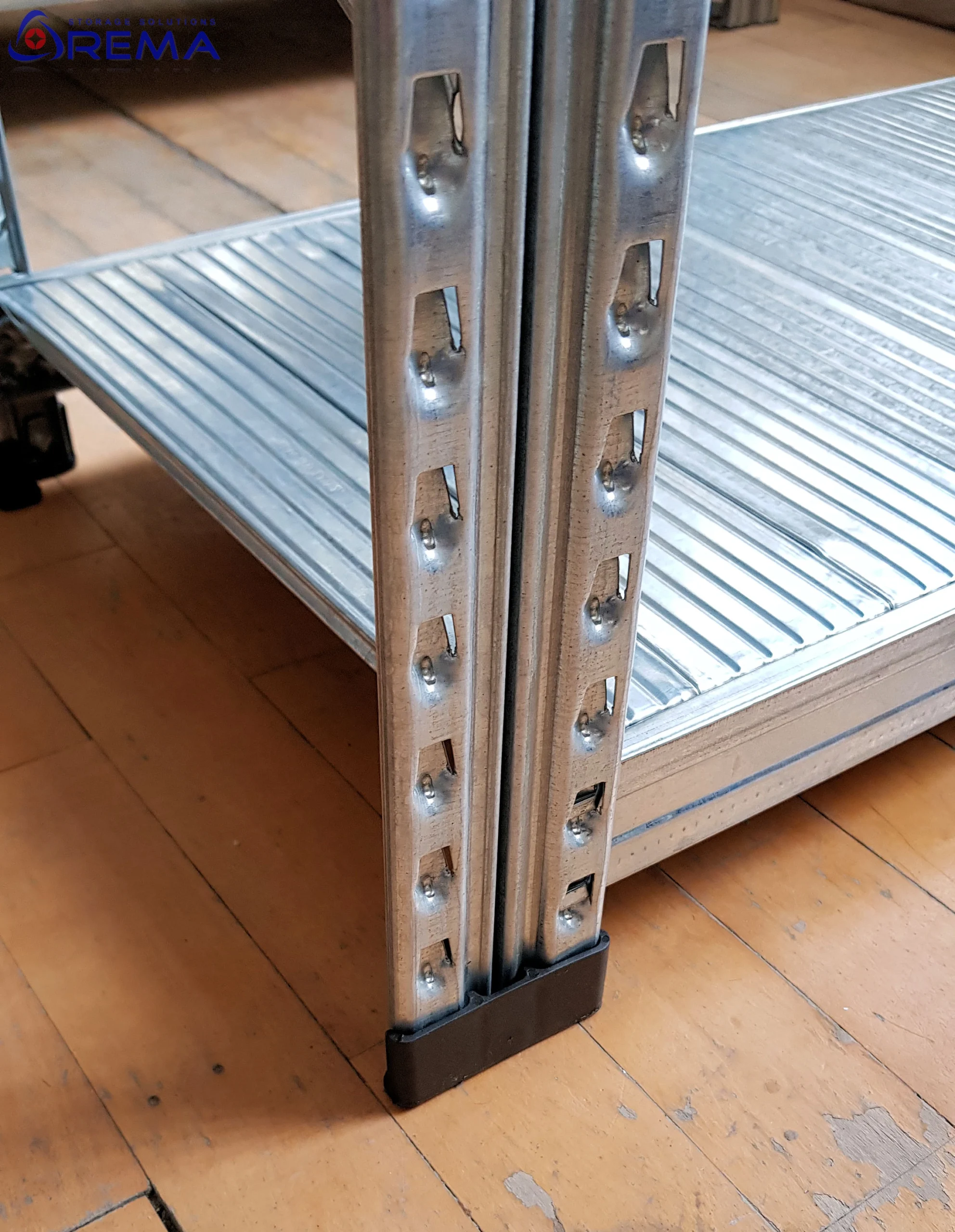

Poniżej zdjęcie stopy z plastikowymi nakładkami do ochrony podłóg bez możliwości kotwienia.
Łącznik plecami to stalowy element dystansowy o długości 320 lub 400 mm, który łączy dwa regały ustawione tyłem do siebie.
Połączenie tworzy zwarty i samonośny układ, który znacznie zwiększa odporność całej konstrukcji na przechylenie wzdłużne i poprzeczne.
Dzięki łącznikom plecami:
siły poziome rozkładają się równomiernie między dwoma regałami,
środek ciężkości konstrukcji przesuwa się niżej, co poprawia stabilność,
nie ma konieczności kotwienia do podłogi.
To rozwiązanie sprawdza się idealnie w:
magazynach z regałami wolnostojącymi,
warsztatach samochodowych,
garażach,
chłodniach i pomieszczeniach technicznych.
Łączniki te można montować w kilku punktach wysokości – zależnie od wymiarów regału.
Dla konstrukcji o wysokości powyżej 2000 mm zaleca się stosowanie co najmniej dwóch łączników na parę regałów (jeden w dolnej, drugi w górnej części ramy).
Kolejnym elementem zwiększającym stabilność są łączniki nad alejkami.
Są to poziome belki montowane pomiędzy szczytowymi częściami regałów znajdujących się po dwóch stronach alejki magazynowej.
Ich zadaniem jest:
usztywnienie dwóch równoległych rzędów,
zablokowanie przechyłu w górnej strefie regałów,
oraz stworzenie litej ramy przestrzennej, która pracuje jako całość.
Łączniki nad alejkami są szczególnie skuteczne w systemach, w których:
regały są wysokie (powyżej 2,5 m),
przechowywane są ciężkie towary (np. opony, pojemniki z częściami),
nie można zastosować klasycznego kotwienia.
System REMA oferuje łączniki w długościach 1000, 1100 i 1200 mm, co pozwala dopasować je do szerokości alejki.
Po zamontowaniu łączników nad alejkami powstaje monolityczna konstrukcja odporniejsza na drgania i boczne siły.
Jeśli w pomieszczeniu istnieje możliwość zakotwienia tylko niektórych regałów – np. skrajnych lub przyściennych – warto zastosować system mieszany.
W takim układzie:
skrajne regały są zakotwione do ściany lub posadzki,
środkowe połączone są łącznikami plecami lub nad alejkami.
Dzięki temu siły poziome są przenoszone z regałów wolnostojących na regały kotwione, tworząc stabilny układ zespolony.
To rozwiązanie rekomendowane przez producentów regałów magazynowych, gdy całkowite kotwienie nie jest możliwe.
Zgodnie z europejską normą PN-EN 15635:2010 – Stalowe statyczne systemy składowania, każda konstrukcja regałowa musi być stabilna w kierunku podłużnym i poprzecznym.
Norma określa m.in.:
minimalny stosunek wysokości do głębokości regału (H/D ≤ 4),
wymóg kotwienia, jeśli H/D > 4,
konieczność stosowania przekątnych i stężeń w konstrukcjach niezabezpieczonych,
oraz obowiązek regularnych przeglądów technicznych (co najmniej raz w roku).
W praktyce oznacza to, że regały o wysokości 2000 mm i głębokości 500 mm (H/D=4) muszą być dodatkowo stabilizowane.
Jeśli nie można ich zakotwić, należy zastosować łączniki systemowe, aby spełnić wymogi bezpieczeństwa.
Objawy niestabilności konstrukcji mogą być widoczne nawet bez specjalistycznych badań.
Oto najczęstsze sygnały ostrzegawcze:
regał „pracuje” przy załadunku i rozładunku,
półki uginają się lub przekrzywiają,
odległości między ramami nie są równe,
regał przesuwa się przy lekkim dotknięciu,
lub na połączeniach zaczepowych widać luz.
W takim przypadku należy natychmiast:
rozładować regał,
sprawdzić połączenia,
zastosować łączniki lub wzmocnienia,
w razie potrzeby skonsultować się z producentem (np. REMA).
Oto sprawdzone sposoby oparte na rozwiązaniach systemu SU123:

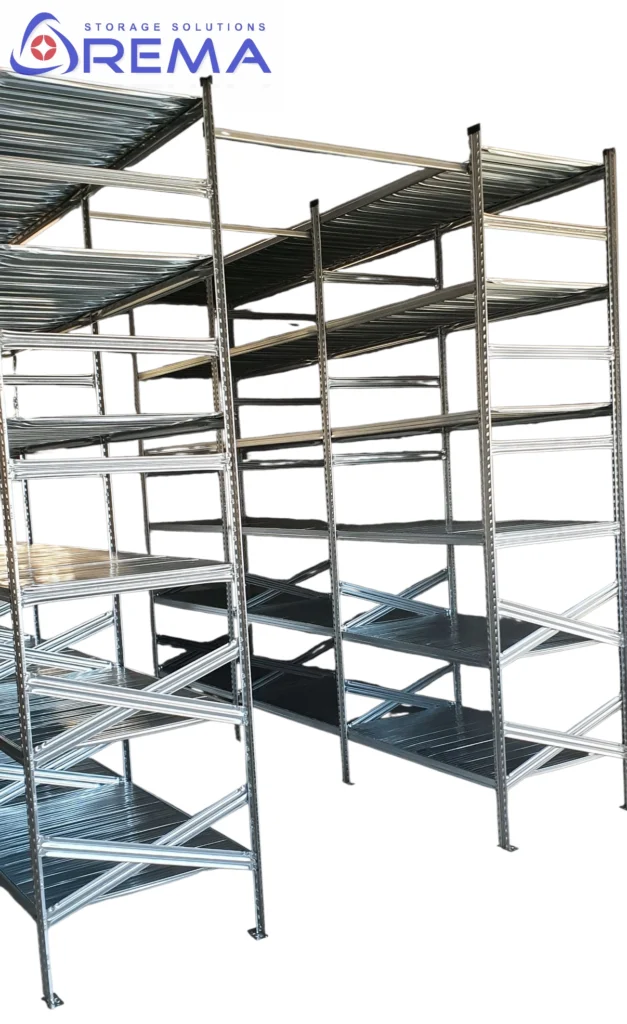

Ustaw regały w parach tyłem do siebie i połącz je łącznikami plecami.
Twórz całe ciągi regałów połączonych w blok – każdy kolejny regał zwiększa sztywność układu.
Stosuj łączniki nad alejkami, aby spiąć dwa rzędy regałów w jedną ramę przestrzenną.
Jeśli to możliwe, zakotw część regałów skrajnych i połącz je z resztą systemu.
Unikaj nierównych obciążeń – staraj się rozkładać ciężar równomiernie po całej powierzchni.
Nie przekraczaj dopuszczalnej nośności półek – każda półka ma określoną wartość (np. 150 kg w SU123).
Regularnie kontroluj stan połączeń i pionowość konstrukcji.
System regałów SU123 można rozbudować o szereg akcesoriów poprawiających bezpieczeństwo:
belki poprzeczne wzmacniające,
stężenia tylne i boczne,
ograniczniki opon (dla regałów warsztatowych),
osłony narożne,
belki zabezpieczające przed zsunięciem palet,
łączniki do montażu z sufitem (dla chłodni).
Każdy z tych elementów zwiększa sztywność i odporność konstrukcji na drgania oraz przechyły.
Bezpieczeństwo użytkowników – zminimalizowane ryzyko przewrócenia regału.
Ochrona towarów – brak przemieszczeń i upadków.
Dłuższa żywotność konstrukcji – mniejsze zużycie połączeń i elementów nośnych.
Elastyczność systemu – możliwość demontażu i ponownego montażu bez kotwienia.
Zgodność z przepisami i normami BHP.
Zapewnienie stabilności regałów to obowiązek każdego użytkownika konstrukcji magazynowych i warsztatowych.
W sytuacjach, gdy nie można zakotwić regałów do podłogi ani ścian, najlepszym rozwiązaniem są systemy połączeń modułowych, takie jak łączniki plecami i łączniki nad alejkami.
Dzięki nim można stworzyć stabilne regały SU123, które zachowują sztywność i bezpieczeństwo nawet bez tradycyjnego mocowania.
Pamiętaj, że każdy regał powinien być dopasowany do charakteru przechowywanych towarów, wysokości pomieszczenia i warunków użytkowych.
A jeśli nie masz pewności, jak dobrać system stabilizacji – skontaktuj się z ekspertami REMA Poznań, którzy przygotują indywidualny projekt dopasowany do Twoich potrzeb.
