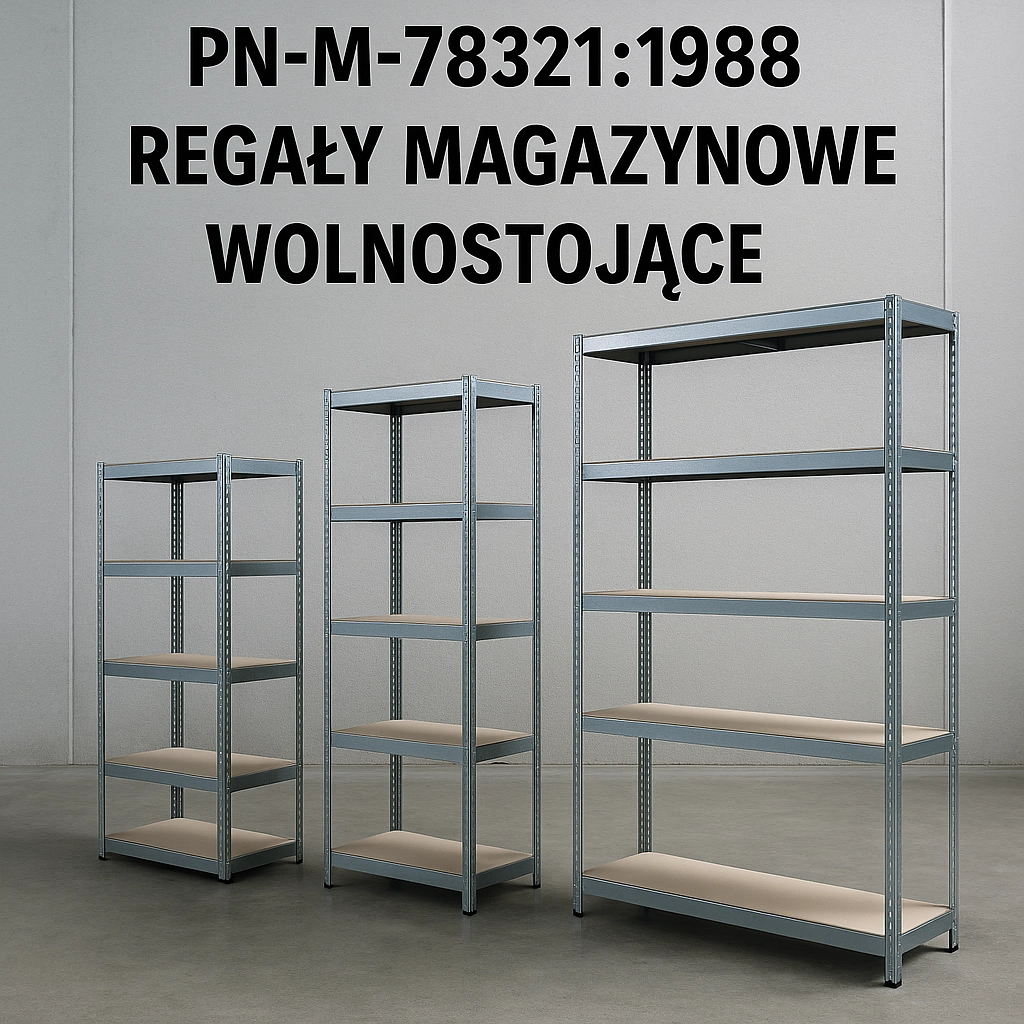

PN-M-78321:1988 – regały magazynowe wolnostojące. Jak rozumieć wymagania i badania?

Wstęp

PN-M-78321:1988 pojawia się w rozmowach o regałach magazynowych wolnostojących, szczególnie przy prostszych konstrukcjach półkowych, metalowych, archiwalnych i warsztatowych. Dla wielu użytkowników sam numer normy brzmi jak potwierdzenie bezpieczeństwa. W praktyce trzeba podejść do tego ostrożniej.

Norma może porządkować wymagania i badania, ale nie zastępuje doboru regału do konkretnego towaru, obciążenia, wysokości, podłoża, konfiguracji i sposobu użytkowania. Regał musi być bezpieczny w realnym miejscu pracy, a nie tylko dobrze opisany w ofercie.

Ten poradnik wyjaśnia, czego dotyczy PN-M-78321:1988, jak rozumieć wymagania i badania regałów wolnostojących, kiedy norma może być pomocnym odniesieniem oraz czego nie zastępuje przy zakupie, odbiorze, przeglądzie albo eksploatacji regałów.

Czego dotyczy PN-M-78321:1988?

PN-M-78321:1988 odnosi się do regałów magazynowych wolnostojących oraz wymagań i badań związanych z takim typem konstrukcji. W praktyce najczęściej łączy się ją z regałami półkowymi, metalowymi, archiwalnymi, warsztatowymi i magazynowymi przeznaczonymi do ręcznego składowania towarów.

Zakres praktyczny

Norma pomaga rozmawiać o tym, czy regał wolnostojący jest stabilny, wytrzymały, właściwie wykonany i możliwy do bezpiecznego użytkowania. Nie chodzi więc wyłącznie o samą półkę. Znaczenie ma cała konstrukcja: słupy, ramy, półki, połączenia, geometria, podparcie i sposób przenoszenia obciążeń.

Najczęstsze zastosowania

• regały półkowe do kartonów,
• regały metalowe do drobnicy,
• regały archiwalne do dokumentów,
• regały warsztatowe na narzędzia i części,
• regały do zaplecza sklepu,
• regały do magazynów technicznych,
• regały wolnostojące w pomieszczeniach gospodarczych i firmowych.

Nie każdy regał mieści się w tym samym zakresie

Przy regałach paletowych, systemach wysokiego składowania, regałach obsługiwanych wózkami i konstrukcjach o dużych obciążeniach zwykle trzeba analizować także inne dokumenty odniesienia. Dlatego zawsze trzeba sprawdzić, jakiego rodzaju regału dotyczy dokumentacja.

Zakres normy a realny magazyn

Zakres dokumentu nie powinien być odczytywany automatycznie. Ten sam magazyn może mieć proste regały wolnostojące, regały paletowe, regały wspornikowe i systemy specjalistyczne. Każdy z nich może wymagać innego sposobu oceny.

Jak rozumieć tę normę w praktyce?

PN-M-78321:1988 najlepiej rozumieć jako narzędzie porządkujące pytania o regał wolnostojący. Czy konstrukcja ma określoną nośność, czy zachowuje stabilność? Czy badania potwierdzają jej zachowanie pod obciążeniem?  Oraz czy użytkownik wie, jak bezpiecznie korzystać z półek?

Norma jako punkt odniesienia

Numer normy może być pomocny w zapytaniu ofertowym, rozmowie z producentem, porównaniu systemów albo kontroli dokumentacji. Nie powinien jednak zastępować danych technicznych konkretnego regału, instrukcji producenta, oznaczeń nośności ani oceny miejsca ustawienia.

Dokument musi dotyczyć realnej konfiguracji

Jeżeli regał ma inną wysokość, liczbę półek, rozstaw poziomów, głębokość, sposób montażu albo obciążenie niż wariant opisany w dokumentacji, trzeba sprawdzić, czy parametry nadal obowiązują. Badanie jednego wariantu nie musi automatycznie opisywać każdego późniejszego układu.

Liczy się cały układ

Bezpieczny regał wolnostojący to nie tylko mocna półka. To stabilna konstrukcja, odpowiednia podstawa, właściwe połączenia, poprawny montaż, prawidłowe obciążenie i brak samowolnych przeróbek.

Norma nie zwalnia z myślenia technicznego

Jeżeli regał ma pracować w nietypowym pomieszczeniu, na słabym podłożu, przy ciężkich pojemnikach albo w miejscu narażonym na uderzenia, sama informacja o normie nie wystarczy. Trzeba ocenić ryzyko dla konkretnego zastosowania.

Regały wolnostojące – co jest najważniejsze?

Regał wolnostojący nie jest oparty na ścianie jako głównym elemencie stabilizacji. Powinien samodzielnie zachować stabilność w warunkach, dla których został zaprojektowany i zamontowany. To oznacza, że szczególne znaczenie mają proporcje, podłoże, obciążenie i sztywność konstrukcji.

Najważniejsze cechy regału wolnostojącego

• odpowiednia wysokość w stosunku do głębokości,
• stabilne słupy i ramy,
• pełne podparcie stóp na podłożu,
• prawidłowe stężenia,
• sztywne połączenia,
• równomierne rozmieszczenie obciążeń,
• brak nadmiernego przechyłu lub kołysania,
• czytelne ograniczenia użytkowania.

Kiedy trzeba zachować szczególną ostrożność?

Szczególnej oceny wymagają regały wysokie, wąskie, płytkie, obciążone ciężkimi pojemnikami, ustawione na nierównym podłożu, używane przez wiele osób albo często przestawiane. W takich sytuacjach sam opis „wolnostojący” nie wystarczy.

Regał wolnostojący nie oznacza regału dowolnego

To, że regał może pracować jako konstrukcja wolnostojąca, nie oznacza, że można go ustawić w każdym miejscu, obciążyć dowolnie i zmieniać konfigurację bez kontroli. Każda zmiana miejsca, półek, towaru albo obciążenia powinna mieć sens techniczny.

Temat rozwija wpis regały magazynowe wolnostojące – wymagania, jakość i normy bezpieczeństwa.

Jakie wymagania warto sprawdzić?

Przy interpretacji PN-M-78321:1988 warto skupić się na praktycznych wymaganiach, które mają znaczenie dla użytkownika. Najważniejsze są stabilność, nośność, jakość wykonania, kompletność elementów, oznaczenia i możliwość kontroli.

Wymagania konstrukcyjne

• czy regał ma stabilną konstrukcję,
• czy elementy pasują do siebie bez przeróbek,
• czy półki mają odpowiednie podparcie,
• czy połączenia nie mają luzów,
• czy rama utrzymuje geometrię po obciążeniu,
• czy konstrukcja jest odporna na normalne użytkowanie,
• czy stężenia i łączniki są kompletne,
• czy system można kontrolować po montażu.

Oczekiwania użytkowe

• czy użytkownik zna dopuszczalne obciążenie półek,
• czy ciężar trzeba rozkładać równomiernie,
• czy regał ma ograniczenia dotyczące wysokości składowania,
• czy można zmieniać rozstaw półek,
• czy wymagane jest kotwienie lub dodatkowa stabilizacja,
• czy pracownik wie, jak zgłaszać uszkodzenia,
• czy ciężkie rzeczy mają być ustawiane niżej,
• czy instrukcja odpowiada rzeczywistemu użyciu.

Wymagania dotyczące informacji

Regał powinien mieć jasne dane o nośności, przeznaczeniu i sposobie użytkowania. Te informacje muszą być zrozumiałe dla osoby, która faktycznie odkłada towar na półki. Informacja techniczna ukryta wyłącznie w ofercie nie zastępuje oznaczenia przy regale.

Badania regałów – co powinny potwierdzać?

Badania regałów mają potwierdzać, że konstrukcja spełnia określone wymagania. W praktyce mogą dotyczyć nośności, stabilności, ugięć, jakości wykonania, zachowania półek pod obciążeniem i pracy całego modułu.

Badania wytrzymałościowe

Ich celem jest sprawdzenie, jak półka, poziom lub cały regał zachowuje się pod obciążeniem. Ważne jest nie tylko to, czy konstrukcja wytrzymuje ciężar, ale też czy nie pojawiają się nadmierne ugięcia, odkształcenia lub utrata stabilności.

Badania stabilności

Stabilność jest szczególnie ważna przy regałach wolnostojących. Badanie lub ocena powinny odpowiadać na pytanie, czy konstrukcja zachowuje stateczność przy dopuszczalnym obciążeniu i normalnym użytkowaniu.

Kontrola wykonania

Powtarzalność wymiarów, jakość połączeń, brak ostrych krawędzi, stabilne osadzenie półek i zgodność elementów z dokumentacją mają bezpośredni wpływ na bezpieczeństwo oraz wygodę użytkowania.

Badanie nie zastępuje użytkowania zgodnego z instrukcją

Nawet przebadany regał może zostać przeciążony, uszkodzony lub źle użytkowany. Dlatego wyniki badań trzeba połączyć z instrukcją, tabliczkami nośności, montażem, kontrolą uszkodzeń i przeglądami.

Badanie musi pasować do konfiguracji

Jeżeli zmienia się wysokość, głębokość, liczba poziomów, rodzaj półek albo sposób obciążenia, trzeba upewnić się, czy wcześniejsze dane nadal opisują aktualny układ. W przeciwnym razie dokument może dawać fałszywe poczucie bezpieczeństwa.

Nośność półek, modułu i warunki obciążenia

Nośność jest jednym z najważniejszych parametrów regału wolnostojącego. Trzeba jednak wiedzieć, czego dotyczy podana wartość. Inaczej interpretuje się nośność jednej półki, a inaczej nośność całego modułu.

Co trzeba ustalić?

• dopuszczalne obciążenie jednej półki,
• dopuszczalne obciążenie całego modułu,
• czy obciążenie musi być równomiernie rozłożone,
• czy nośność zależy od rozstawu półek,
• czy ciężar może być skupiony punktowo,
• czy masa towaru może wzrosnąć w przyszłości,
• czy nośność dotyczy aktualnej konfiguracji,
• czy informacja jest widoczna przy regale.

Nośność półki to nie wszystko

Półka może mieć określony udźwig, ale cały regał nadal ma swoje ograniczenia. Jeśli wszystkie poziomy zostaną maksymalnie obciążone, trzeba sprawdzić, czy moduł jako całość może bezpiecznie przenieść taki ciężar.

Równomierne obciążenie

Wartości nośności zwykle trzeba interpretować w kontekście równomiernego rozłożenia ciężaru. Jeden ciężki element ustawiony punktowo może działać inaczej niż kilka kartonów rozłożonych na całej szerokości półki.

Zmiana towaru wymaga kontroli

Regał dobrany do lekkich kartonów nie powinien automatycznie przejmować ciężkich części, dokumentów lub pojemników bez sprawdzenia parametrów. Zmiana asortymentu może zmienić warunki pracy konstrukcji.

Przy większych obciążeniach warto porównać temat z poradnikiem regały magazynowe do dużych obciążeń.

Stabilność, stateczność i podłoże

Stabilność regału wolnostojącego zależy od konstrukcji, proporcji, podłoża, montażu i rozmieszczenia ciężaru. Grubość blachy lub masa regału nie wystarczą do pełnej oceny bezpieczeństwa.

Co wpływa na stabilność?

• wysokość regału,
• głębokość i szerokość konstrukcji,
• profil słupów,
• stężenia,
• sztywność połączeń,
• pełny kontakt stóp z podłożem,
• równość i nośność podłoża,
• rozmieszczenie ciężaru na poziomach,
• ryzyko uderzeń lub przypadkowego przesunięcia.

Podłoże jest częścią oceny

Regał stojący na równej posadzce przemysłowej zachowuje się inaczej niż regał ustawiony na kostce brukowej, pękającym betonie, płycie, podłodze technicznej lub stropie o ograniczonej nośności. Podłoże trzeba ocenić przed użytkowaniem.

Ciężkie towary niżej

Cięższe produkty powinny znajdować się na niższych poziomach. Zbyt duży ciężar ustawiony wysoko może pogorszyć stabilność i utrudnić bezpieczne pobieranie.

Kotwienie i dodatkowa stabilizacja

Nie każdy prosty regał musi być kotwiony, ale nie wolno zakładać, że żaden regał wolnostojący nie wymaga stabilizacji. Decyzja zależy od konstrukcji, wysokości, obciążenia, ryzyka uderzeń, podłoża i zaleceń producenta.

Szerzej omawia to wpis stabilność regału magazynowego, a przy podłożu pomocny jest poradnik udźwig posadzki pod regały półkowe.

Tabliczki nośności i oznaczenia

Informacja o nośności powinna być dostępna tam, gdzie regał jest używany. Pracownik nie powinien zgadywać, ile można odłożyć na półce. Dlatego tabliczka nośności lub inne czytelne oznaczenie są bardzo ważnym elementem bezpiecznej eksploatacji.

Co powinna zawierać tabliczka?

• dopuszczalne obciążenie półki, poziomu lub modułu,
• informację, czego dotyczy dana wartość,
• warunek równomiernego obciążenia,
• typ lub oznaczenie regału,
• konfigurację, której dotyczy nośność,
• ograniczenia użytkowania, jeśli są istotne.

Tabliczka musi być aktualna

Po zmianie rozstawu półek, liczby poziomów, rodzaju towaru lub miejsca ustawienia trzeba sprawdzić, czy oznaczenia nadal opisują rzeczywisty układ. Nieaktualna tabliczka może wprowadzać w błąd.

Oznaczenia pomagają podczas kontroli

Osoba odpowiedzialna za magazyn szybciej zauważy przeciążenie, jeśli przy regale znajdują się czytelne dane o dopuszczalnym obciążeniu. Temat rozwija wpis tabliczki nośności regałów.

Oznaczenia nośności a adresacja

W praktyce oznaczenia nośności warto połączyć z adresacją lokacji. Dzięki temu użytkownik wie nie tylko, ile może odłożyć na półce, ale także gdzie dany towar powinien wrócić po pobraniu lub kontroli.

Dokumentacja producenta i instrukcja użytkowania

PN-M-78321:1988 może być punktem odniesienia, ale użytkownik potrzebuje dokumentacji konkretnego regału. To ona powinna wyjaśniać, jak konstrukcję montować, obciążać, użytkować, kontrolować i ewentualnie rozbudowywać.

Co powinna obejmować dokumentacja?

• typ lub model regału,
• opis konfiguracji,
• nośność półek i modułu,
• warunki obciążenia,
• instrukcję montażu,
• instrukcję użytkowania,
• zasady zmiany rozstawu półek,
• informację o stabilizacji lub kotwieniu,
• zalecenia dotyczące kontroli i przeglądów,
• informację o częściach zgodnych z systemem.

Instrukcja musi być praktyczna

Instrukcja użytkowania powinna mówić, czego nie wolno robić: przeciążać półek, usuwać stężeń, wspinać się po regale, zmieniać konfiguracji bez sprawdzenia nośności albo użytkować uszkodzonych elementów.

Dokumentacja po zmianach

Jeżeli regał jest rozbudowywany, przenoszony lub przeznaczony pod inny towar, dokumentację i oznaczenia trzeba zweryfikować. Ten temat rozwija wpis instrukcja użytkowania regałów w firmie.

Brak dokumentacji jest sygnałem ostrzegawczym

Jeżeli nie wiadomo, jaki to model regału, jaka jest jego konfiguracja i do jakich obciążeń został przewidziany, nie należy traktować go jak systemu o potwierdzonych parametrach. W takiej sytuacji potrzebna jest dodatkowa ocena techniczna.

PN-M-78321:1988 a aktualne PN-EN

Przy regałach magazynowych można spotkać różne dokumenty odniesienia. PN-M-78321:1988 pojawia się przy prostszych regałach wolnostojących, ale przy stalowych systemach składowania, regałach paletowych i bardziej złożonych instalacjach często znaczenie mają także normy z grupy PN-EN.

Dlaczego nie wolno mieszać zakresów?

Inne wymagania mogą dotyczyć prostego regału półkowego, inne regału paletowego, a jeszcze inne systemu wysokiego składowania. Dlatego trzeba sprawdzić, czy dokument odniesienia pasuje do konkretnego rodzaju konstrukcji.

PN-EN 15635

W praktyce PN-EN 15635 jest często łączona z użytkowaniem, kontrolą i utrzymaniem stalowych statycznych systemów składowania. Ten obszar jest szczególnie ważny przy przeglądach, uszkodzeniach i zarządzaniu bezpieczeństwem regałów.

PN-EN 15512, PN-EN 15620 i PN-EN 15629

Przy systemach paletowych i bardziej złożonych regałach mogą pojawiać się dokumenty dotyczące projektowania konstrukcji, tolerancji i specyfikacji urządzeń do składowania. Ich znaczenie zależy od typu systemu i wymagań realizacji.

Sprawdź aktualny status dokumentu

Przy pracy z normami warto sprawdzać aktualny status, pełne oznaczenie, tytuł i zakres dokumentu. Sama nazwa normy bez kontekstu może prowadzić do błędnych wniosków. Do weryfikacji przydatny jest Polski Komitet Normalizacyjny – wykazy PN.

Czego PN-M-78321:1988 nie zastępuje?

PN-M-78321:1988 nie zastępuje pełnej oceny konkretnego regału. Nie wystarczy powołać się na normę, jeśli nie wiadomo, jaki towar będzie składowany, ile waży, jak jest rozmieszczony i w jakich warunkach pracuje konstrukcja.

Norma nie zastępuje projektu

Przy większym magazynie, nietypowych obciążeniach, wysokich regałach, ograniczonym podłożu albo planowanej rozbudowie potrzebny jest dobór techniczny lub projekt. Sama norma nie dobiera wysokości, głębokości i rozstawu półek do konkretnego procesu.

Norma nie zastępuje montażu

Nawet dobry regał może być niestabilny, jeśli zostanie źle zmontowany, ustawiony na nierównym podłożu albo pozbawiony wymaganych elementów. Montaż jest częścią bezpieczeństwa. Przy wdrożeniu większego układu warto sprawdzić montaż regałów.

Norma nie zastępuje instrukcji

Pracownik powinien wiedzieć, jak obciążać regał, czego nie wolno robić i komu zgłosić uszkodzenie. Takie informacje powinny być opisane w instrukcji użytkowania i dostępne dla osób odpowiedzialnych za magazyn.

Norma nie zastępuje przeglądów

Regał może zostać uszkodzony, przeciążony, przestawiony albo użytkowany inaczej niż pierwotnie zakładano. Regularna kontrola jest potrzebna niezależnie od tego, jakie dokumenty posiadał system w dniu zakupu.

Norma nie zastępuje odpowiedzialności za składowanie

Użytkownik musi znać miejsce, sposób i dopuszczalną wysokość składowania oraz pilnować, aby masa ładunku nie przekraczała dopuszczalnych obciążeń regałów, podłóg i stropów. To praktyczna odpowiedzialność, której nie rozwiązuje samo powołanie normy.

Kontrola, przeglądy i eksploatacja regałów

Bezpieczna eksploatacja regałów wymaga kontroli. Nie chodzi tylko o formalny przegląd raz na jakiś czas. W codziennej pracy trzeba reagować na uszkodzenia, przechyły, przeciążenia, brakujące elementy i nieczytelne tabliczki.

Co warto sprawdzać?

• czy regał stoi stabilnie,
• czy półki nie są przeciążone,
• czy nie ma ugięć lub odkształceń,
• czy słupy, ramy i stężenia są kompletne,
• czy połączenia nie mają luzów,
• czy tabliczki nośności są czytelne,
• czy ciężkie towary nie stoją zbyt wysoko,
• czy pracownicy nie odkładają towaru poza przeznaczone lokacje.

Po zmianach trzeba sprawdzić regał ponownie

Przegląd jest szczególnie ważny po zmianie rozstawu półek, dołożeniu poziomów, zmianie towaru, przeniesieniu regału, kolizji albo rozbudowie ciągu. Zmiana konfiguracji może zmienić nośność i stabilność.

Przegląd powinien prowadzić do działania

Jeśli kontrola wykaże uszkodzenie, przeciążenie albo brak informacji o nośności, trzeba oznaczyć problem, odciążyć regał, naprawić elementy lub wyłączyć miejsce z użytkowania.

Zakres kontroli opisuje wpis przegląd regałów w firmie oraz usługa przeglądy regałów.

Regały używane a PN-M-78321:1988

Przy regałach używanych powołanie się na PN-M-78321:1988 wymaga szczególnej ostrożności. Często trudno ustalić, czy używana konstrukcja jest kompletna, czy dokumentacja dotyczy właśnie tego wariantu i jak regał był wcześniej obciążany.

Największe ryzyka

• brak dokumentacji producenta,
• brak danych o nośności,
• brak instrukcji montażu,
• brak instrukcji użytkowania,
• ukryte uszkodzenia,
• mieszanie elementów z różnych systemów,
• brak tabliczek nośności,
• nieznana historia przeciążeń,
• trudność w dokupieniu zgodnych części.

Numer normy nie odtwarza historii regału

Nawet jeśli dany typ konstrukcji był kiedyś opisywany z odniesieniem do normy, trzeba sprawdzić stan techniczny realnych elementów. Uszkodzony, zdekompletowany albo przerobiony regał może nie spełniać wymagań bezpiecznego użytkowania.

Używany regał wymaga oceny

Przed wdrożeniem używanego systemu warto sprawdzić kompletność, stabilność, nośność, dokumentację, tabliczki i możliwość późniejszego przeglądu. Więcej opisuje wpis regały używane – zalety, wady i ryzyka zakupu.

Źródła zewnętrzne: PKN i PIP

Przy interpretacji norm i wymagań BHP warto korzystać z oficjalnych źródeł. Pomagają one odróżnić status normy od obowiązków pracodawcy oraz zasad bezpiecznego składowania.

Przydatne źródła

• Polski Komitet Normalizacyjny – co to jest Polska Norma?
• Polski Komitet Normalizacyjny – zasady numeracji PN
• Polski Komitet Normalizacyjny – wykazy PN
• Państwowa Inspekcja Pracy – bezpieczna eksploatacja regałów magazynowych

Jak korzystać z tych źródeł?

Źródła zewnętrzne pomagają uporządkować temat, ale nie zastępują oceny konkretnego regału. Przy zakupie, przebudowie lub kontroli trzeba zawsze odnieść wymagania do rzeczywistej konstrukcji, obciążeń, podłoża i sposobu użytkowania.

Nie kopiuj samego numeru normy do oferty

W zapytaniu lub ofercie lepiej wskazać, jakiego systemu dotyczy wymaganie, jaką nośność ma mieć regał, jaki towar będzie składowany, czy potrzebna jest dokumentacja oraz czy przewidziano oznaczenia i przeglądy.

Tabela: jak interpretować PN-M-78321:1988?

Najczęstsze błędy przy interpretacji normy

Traktowanie numeru normy jak gwarancji bezpieczeństwa

Sam numer normy nie wystarczy. Trzeba sprawdzić realny regał, dokumentację, nośność, konfigurację, montaż i sposób użytkowania.

Brak sprawdzenia zakresu

PN-M-78321:1988 dotyczy regałów wolnostojących. Nie należy automatycznie przenosić jej interpretacji na każdy typ systemu magazynowego, zwłaszcza na regały paletowe, wysokiego składowania lub specjalistyczne.

Brak aktualnej tabliczki nośności

Jeżeli pracownik nie widzi dopuszczalnego obciążenia przy regale, łatwo o przeciążenie półki lub całego modułu. Tabliczka powinna odpowiadać aktualnej konfiguracji.

Zmiana konfiguracji bez kontroli

Przestawienie półek, dołożenie poziomów albo zmiana towaru mogą zmienić warunki pracy regału. Po takiej zmianie trzeba sprawdzić nośność i stabilność.

Ocena tylko po wyglądzie

Regał może wyglądać solidnie, ale mieć słabe połączenia, niewłaściwe proporcje, braki w stężeniach albo nieznaną nośność. Wygląd nie zastępuje danych technicznych.

Mieszanie elementów z różnych systemów

Łączenie przypadkowych części może zmienić nośność i utrudnić ocenę zgodności z dokumentacją. Dotyczy to szczególnie używanych regałów i samodzielnych przeróbek.

Brak przeglądów

Nawet prawidłowo dobrany regał może zostać uszkodzony lub przeciążony. Bez kontroli problem może pozostać niewidoczny aż do awarii.

Checklista przed zakupem lub oceną regału

Poniższa checklista pomaga sprawdzić, czy odwołanie do PN-M-78321:1988 rzeczywiście wspiera ocenę regału, czy jest tylko ogólnym hasłem w ofercie.

Zakres i dokumenty

• czy regał jest wolnostojący,
• czy dokumentacja dotyczy konkretnego modelu,
• czy znasz konfigurację regału,
• czy dostępna jest instrukcja montażu,
• czy dostępna jest instrukcja użytkowania,
• czy wiadomo, jakie badania lub wymagania dotyczą systemu,
• czy status i zakres normy zostały sprawdzone,
• czy dokumentacja jest dostępna dla osoby odpowiedzialnej.

Nośność i obciążenie

• czy podano nośność jednej półki,
• czy podano nośność całego modułu,
• czy obciążenie ma być równomierne,
• czy masa pełnych pojemników jest znana,
• czy ciężkie produkty będą na niższych poziomach,
• czy tabliczki nośności są aktualne,
• czy nośność dotyczy obecnego rozstawu półek,
• czy uwzględniono przyszły wzrost masy towaru.

Stabilność i montaż

• czy regał stoi na równym podłożu,
• czy konstrukcja jest wypoziomowana,
• czy stężenia są kompletne,
• czy połączenia nie mają luzów,
• czy regał wymaga kotwienia lub stabilizacji,
• czy montaż wykonano bez przypadkowych przeróbek,
• czy podłoże przeniesie planowane obciążenie,
• czy regał nie stoi w strefie uderzeń bez zabezpieczenia.

Eksploatacja

• czy pracownicy znają zasady użytkowania,
• czy wiadomo, komu zgłaszać uszkodzenia,
• czy prowadzone są przeglądy,
• czy po zmianach aktualizuje się oznaczenia,
• czy regał nie jest przeciążany,
• czy dokumentacja jest dostępna dla osoby odpowiedzialnej,
• czy uszkodzony regał jest wyłączany z użytkowania,
• czy ciężkie towary nie trafiają na wysokie poziomy bez uzasadnienia.

Czytaj również

• Jakie normy muszą spełniać regały? PN, EN, BHP i PIP
• Normy, wymogi i certyfikaty przy produkcji regałów magazynowych
• Regały magazynowe wolnostojące – wymagania, jakość i normy bezpieczeństwa
• Jakość regałów – jak odróżnić dobry system od pozorów jakości?
• Stabilność regału magazynowego
• Stabilne regały – jak zwiększyć stabilność bez kotwienia?
• Regały samodzielne – kiedy wybrać i jak dobrać?
• Tabliczki nośności regałów – co muszą zawierać?
• Instrukcja użytkowania regałów w firmie
• Przegląd regałów w firmie – zakres i checklista
• Przeglądy regałów
• Regały używane – zalety, wady i ryzyka zakupu
• Udźwig posadzki pod regały półkowe
• Regały magazynowe do kartonów i pojemników
• Regały magazynowe do dużych obciążeń
• Projektowanie regałów magazynowych
• Montaż regałów
• Wycena regałów
• Regały magazynowe

FAQ

Czego dotyczy PN-M-78321:1988?

PN-M-78321:1988 dotyczy regałów magazynowych wolnostojących oraz wymagań i badań związanych z takimi konstrukcjami. W praktyce pojawia się najczęściej przy prostszych regałach półkowych, metalowych, archiwalnych i magazynowych.

Czy PN-M-78321:1988 wystarczy do oceny bezpieczeństwa regału?

Nie. Norma może być punktem odniesienia, ale trzeba sprawdzić konkretny regał, dokumentację producenta, nośność, stabilność, montaż, podłoże, tabliczki nośności, instrukcję użytkowania i stan techniczny.

Czy regał zgodny z normą trzeba nadal kontrolować?

Tak. Regał może zostać uszkodzony, przeciążony, przestawiony albo użytkowany inaczej niż przewidziano. Dlatego potrzebne są kontrole, przeglądy i reakcja na uszkodzenia.

Jakie dane przygotować do oceny regału wolnostojącego?

Warto przygotować wymiary regału, rodzaj towaru, masę pełnych opakowań, liczbę poziomów, sposób obciążenia, typ podłoża, miejsce ustawienia, ryzyko uderzeń, dokumentację producenta i oznaczenia nośności.

Czy PN-M-78321:1988 dotyczy regałów paletowych?

Nie należy automatycznie odnosić jej do wszystkich systemów paletowych. Przy regałach paletowych i stalowych statycznych systemach składowania często znaczenie mają także normy z grupy PN-EN oraz dokumentacja konkretnego systemu.

Czy tabliczka nośności jest potrzebna przy regale wolnostojącym?

Tak, informacja o dopuszczalnym obciążeniu jest bardzo ważna. Użytkownik powinien wiedzieć, ile może odłożyć na półce lub w module i czy obciążenie musi być równomiernie rozłożone.

Co jest największym błędem przy powoływaniu się na PN-M-78321:1988?

Największym błędem jest traktowanie samego numeru normy jako gwarancji bezpieczeństwa. Trzeba sprawdzić, czy dokumentacja dotyczy rzeczywistego regału, aktualnej konfiguracji i planowanego obciążenia.

Czy regały używane można oceniać przez PN-M-78321:1988?

Można traktować normę jako punkt odniesienia, ale regały używane wymagają osobnej oceny. Trzeba sprawdzić ich kompletność, stan techniczny, nośność, dokumentację, historię uszkodzeń i zgodność elementów.

Czy po zmianie rozstawu półek trzeba ponownie sprawdzić nośność?

Tak. Zmiana rozstawu półek, liczby poziomów, rodzaju towaru lub miejsca ustawienia może zmienić warunki pracy regału. Po takiej zmianie trzeba zweryfikować nośność, stabilność i oznaczenia.

Co przygotować do zapytania o regały wolnostojące?

Do zapytania przygotuj wymiary pomieszczenia, typ regału, rodzaj towaru, masę pełnych pojemników, oczekiwaną nośność półek, liczbę poziomów, sposób użytkowania, informacje o podłożu oraz wymagania dotyczące dokumentacji, montażu i przeglądów.

Podsumowanie

PN-M-78321:1988 warto znać jako punkt odniesienia dla regałów magazynowych wolnostojących. Pomaga uporządkować temat wymagań, badań, nośności, stabilności i jakości konstrukcji. Nie powinna jednak być traktowana jako jedyna odpowiedź na pytanie, czy konkretny regał jest bezpieczny.

Bezpieczny regał wymaga połączenia kilku elementów: właściwego doboru do towaru, odpowiedniej nośności, poprawnego montażu, kompletnej dokumentacji, czytelnych oznaczeń, instrukcji użytkowania i regularnej kontroli. Znaczenie ma także podłoże, wysokość konstrukcji, sposób rozkładania ciężaru oraz ryzyko uderzeń.

Najważniejsze jest praktyczne podejście. Nie wystarczy wpisać numer normy w opisie produktu. Trzeba sprawdzić, czego dotyczy dokumentacja, w jakiej konfiguracji obowiązują parametry i czy regał będzie użytkowany zgodnie z przeznaczeniem. Dopiero wtedy PN-M-78321:1988 pomaga realnie ocenić regał, zamiast być tylko technicznym hasłem w ofercie.

Ocena, dobór i bezpieczne wdrożenie regałów wolnostojących

REMA pomaga dobrać regały wolnostojące, półkowe, metalowe i magazynowe do rzeczywistych obciążeń, towaru, podłoża, wysokości i sposobu użytkowania. Możemy przygotować projekt, wycenę, montaż, oznaczenia oraz przegląd obecnego układu.

Przejdź do strony wycena regałów, sprawdź projektowanie regałów magazynowych, zobacz montaż regałów albo przejdź do strony przeglądy regałów.

Kontakt: biuro@rema-poznan.pl | +48 533 555 071
